Elongation là gì? Độ giãn dài ảnh hưởng thế nào đến khả năng sử dụng sợi PP?

Elongation là gì? Trong ngành sợi, elongation là mức tăng chiều dài của sợi khi chịu lực kéo so với chiều dài ban đầu, thường được biểu thị bằng phần trăm. Chỉ tiêu được sử dụng phổ biến nhất là elongation at break – độ giãn dài khi đứt, cho biết sợi có thể kéo dài bao nhiêu trước khi bị phá hủy.

Đối với sợi PP, elongation không chỉ là một con số để điền vào bảng thông số kỹ thuật. Chỉ số này ảnh hưởng trực tiếp đến khả năng hấp thụ tải đột ngột, độ ổn định kích thước, hiện tượng chùng sản phẩm, tỷ lệ đứt sợi khi gia công và tuổi thọ của thành phẩm.

Tuy nhiên, không thể kết luận rằng elongation càng cao hoặc càng thấp thì sợi càng tốt. Một mức độ giãn dài phù hợp phải được đánh giá đồng thời với tenacity, modulus, lực kéo đứt, độ co nhiệt, độ dão và độ đồng đều giữa các mẫu.

Tóm tắt: Elongation cho biết sợi PP có thể biến dạng đến mức nào trước khi đứt. Elongation thấp thường hỗ trợ độ ổn định kích thước và khả năng truyền lực nhanh; elongation cao tạo thêm khoảng biến dạng để hấp thụ tải. Giá trị tối ưu phụ thuộc vào ứng dụng cuối cùng.



Table of Contents [Hide]

---

1. Elongation là gì trong ngành sợi?

Elongation được hiểu là độ giãn dài tương đối của mẫu thử dưới tác dụng của lực kéo. Công thức cơ bản như sau:

Elongation (%) = ((L1−L0) / L0) × 100

Trong đó:

• L0​ là chiều dài đo ban đầu của mẫu;
• L1​ là chiều dài của mẫu tại thời điểm được xét, thường là thời điểm đứt;
• L1−L0​ là phần chiều dài tăng thêm.

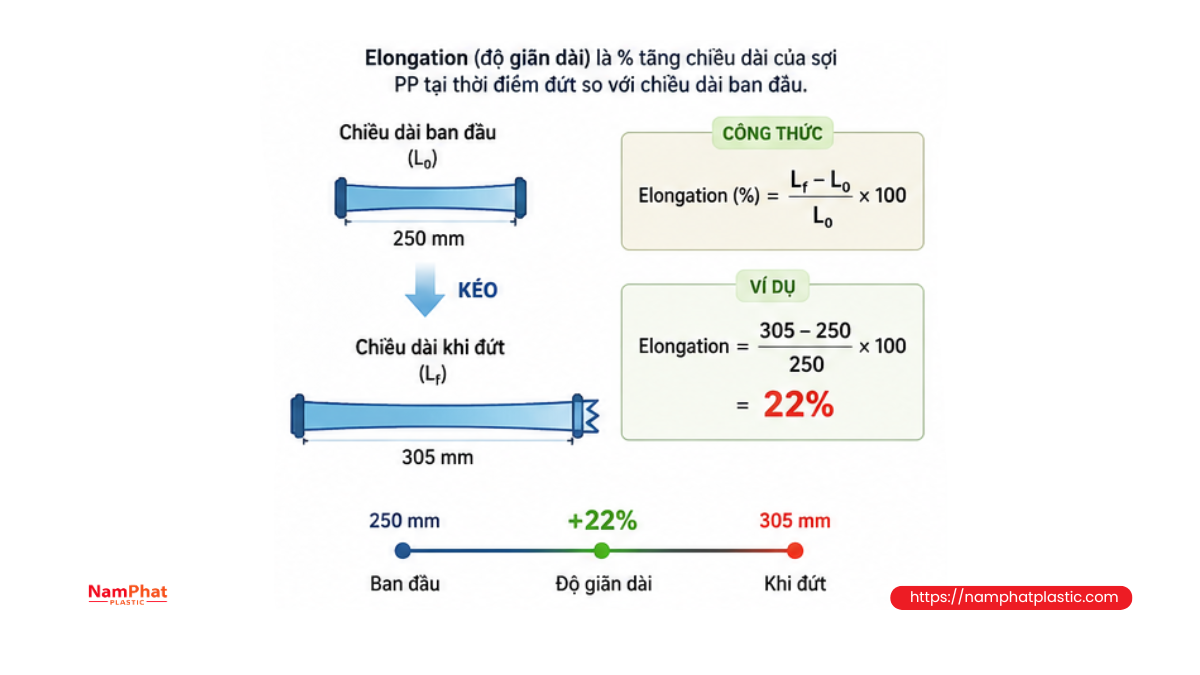

Ví dụ cách tính elongation

• Một đoạn sợi PP có chiều dài đo ban đầu là 250 mm. Khi bị kéo đến đứt, chiều dài của đoạn sợi tăng lên 305 mm.
• Elongation = ((305 − 250) / 250) × 100 = 22%
• Như vậy, độ giãn dài khi đứt của mẫu sợi là 22%.

Cần phân biệt hai khái niệm:

• Extension: lượng chiều dài tăng thêm, tính bằng mm hoặc cm.
• Elongation: tỷ lệ chiều dài tăng thêm so với chiều dài ban đầu, tính bằng %.
• Elongation giúp so sánh các mẫu có chiều dài đo khác nhau thuận tiện hơn extension. Dù vậy, kết quả chỉ thực sự so sánh được khi các mẫu được thử với cùng chiều dài đo, lực căng ban đầu, tốc độ kéo, điều kiện môi trường và phương pháp kẹp.

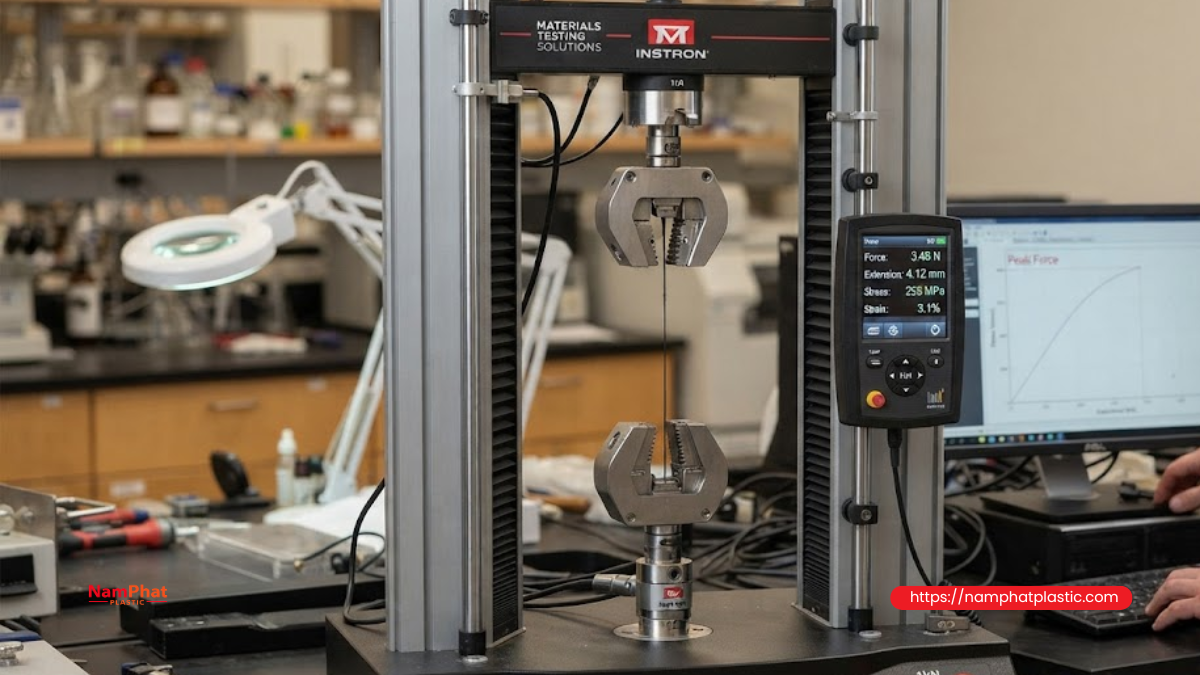

2. Elongation at break là gì?

Elongation at break là phần trăm độ giãn dài của sợi tại thời điểm mẫu bị đứt. Đây là chỉ tiêu thường xuất hiện trên COA, TDS hoặc phiếu kiểm tra chất lượng sợi PP.

Ví dụ, thông số:

• Elongation at break: 20% ± 2%
• có nghĩa là sợi được thiết kế để đạt độ giãn dài trung bình khoảng 20% tại thời điểm đứt, với dung sai quy định là 18–22%.

Tuy nhiên, elongation at break chỉ mô tả trạng thái cuối cùng của phép kéo. Nó không cho biết đầy đủ sợi sẽ giãn bao nhiêu trong điều kiện làm việc bình thường.

Hai mẫu sợi có cùng elongation at break 20% vẫn có thể thể hiện rất khác nhau:

• Mẫu thứ nhất giãn rất ít ở tải thấp, sau đó mới biến dạng mạnh gần điểm đứt.
• Mẫu thứ hai bắt đầu giãn đáng kể ngay từ mức tải nhỏ.

Vì vậy, với các sản phẩm yêu cầu ổn định kích thước, độ giãn tại một mức tải xác định đôi khi có giá trị thực tế cao hơn độ giãn khi đứt.

3. Phân biệt elongation, elasticity, creep và shrinkage

Một lỗi phổ biến là đồng nhất elongation với độ đàn hồi. Trên thực tế, đây là những khái niệm khác nhau.

Chỉ tiêu	Ý nghĩa	Câu hỏi mà chỉ tiêu trả lời
Elongation at break	Độ giãn tại thời điểm sợi đứt	Sợi có thể kéo dài tối đa bao nhiêu trước khi phá hủy?
Elongation at specified load	Độ giãn tại một mức lực quy định	Ở tải làm việc, sợi bị kéo dài bao nhiêu?
Elastic recovery	Khả năng trở lại chiều dài ban đầu sau khi bỏ tải	Phần biến dạng nào có thể phục hồi?
Permanent set	Độ biến dạng còn lại sau khi bỏ tải	Sợi bị dài ra vĩnh viễn bao nhiêu?
Creep (độ dão)	Độ giãn tăng dần khi giữ tải không đổi theo thời gian	Sản phẩm có tiếp tục chùng khi chịu tải lâu không?
Stress relaxation	Lực trong sợi giảm dần khi giữ độ giãn không đổi	Khả năng duy trì lực căng của sợi ra sao?
Shrinkage	Sự giảm chiều dài do nhiệt hoặc xử lý	Sợi co lại bao nhiêu khi gặp nhiệt?

Elongation cao chưa chắc có độ đàn hồi tốt

Một sợi PP có elongation at break 30% không có nghĩa là nó có thể kéo giãn 30% rồi quay lại hoàn toàn. Một phần biến dạng có thể là biến dạng dẻo và không phục hồi.

Để đánh giá sản phẩm cần co giãn nhiều lần, doanh nghiệp nên kiểm tra thêm:

• Độ phục hồi sau khi bỏ tải;
• Biến dạng dư;
• Đặc tính tải – dỡ tải theo chu kỳ;
• Creep dưới tải kéo dài;
• Stress relaxation khi giữ chiều dài cố định.

PP là vật liệu có tính nhớt – đàn hồi, vì vậy phản ứng cơ học của sợi phụ thuộc cả vào tải trọng lẫn thời gian giữ tải. Nghiên cứu trên sợi PP multifilament cũng cho thấy hiện tượng stress relaxation rõ rệt và mức độ định hướng phân tử có thể làm thay đổi hành vi này.

4. Vì sao sợi PP có thể giãn dài?

Sợi PP được tạo ra từ polypropylene, một polymer bán tinh thể. Cấu trúc của sợi gồm các vùng có mức độ sắp xếp phân tử khác nhau:

• Vùng tinh thể có cấu trúc tương đối trật tự;
• Vùng vô định hình có các chuỗi phân tử linh động hơn;
• Các phân tử liên kết giữa nhiều vùng cấu trúc;
• Hệ thống vi sợi và fibril được hình thành trong quá trình kéo giãn.

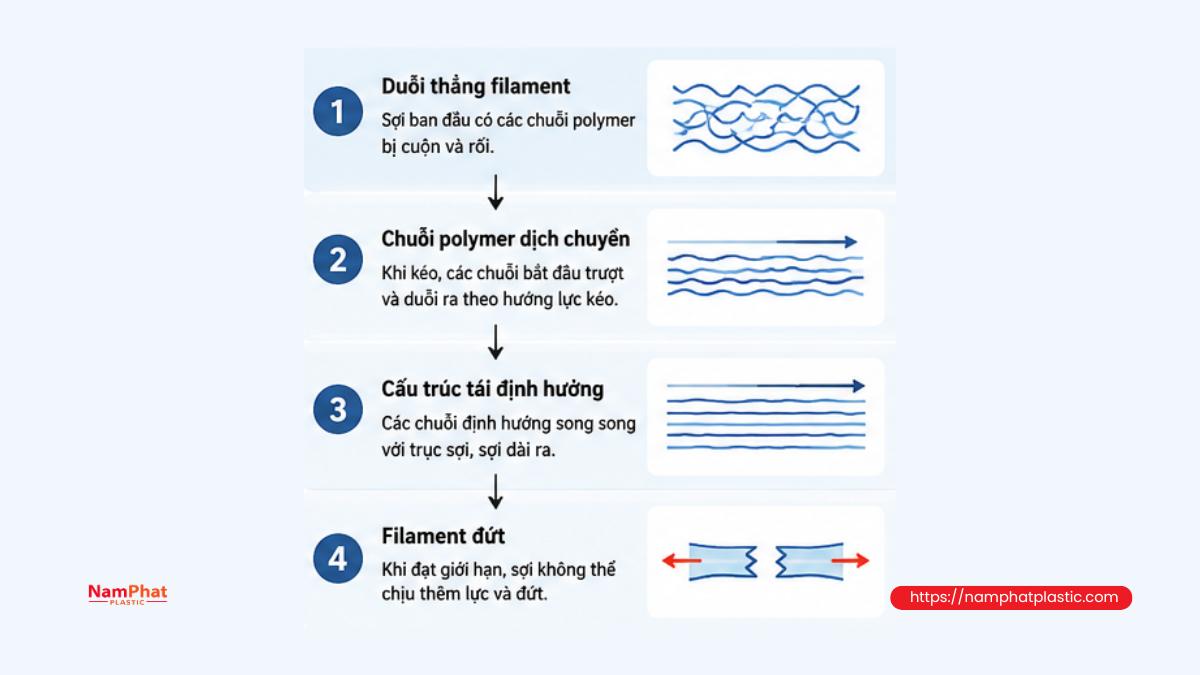

Khi sợi chịu lực kéo, quá trình biến dạng có thể diễn ra theo nhiều giai đoạn.

Giai đoạn 1: Duỗi thẳng cấu trúc ban đầu

Các đoạn phân tử, filament và điểm uốn nhỏ trong sợi bắt đầu được duỗi thẳng. Ở vùng tải thấp, một phần biến dạng có thể phục hồi sau khi bỏ lực.

Giai đoạn 2: Các chuỗi phân tử dịch chuyển

Khi lực tăng lên, các phần tử trong vùng vô định hình bắt đầu trượt và sắp xếp lại theo hướng kéo. Sợi bước vào vùng biến dạng rõ rệt hơn.

Giai đoạn 3: Cấu trúc được tái định hướng

Các chuỗi phân tử, tinh thể và fibril tiếp tục xoay hoặc sắp xếp theo trục sợi. Một phần biến dạng lúc này không còn phục hồi hoàn toàn.

Giai đoạn 4: Filament bị phá hủy

Khi số lượng liên kết chịu lực không còn đủ để duy trì tải, các filament bắt đầu đứt và toàn bộ bó sợi bị phá hủy.

Đường cong lực – độ giãn của sợi PP vì thế chứa nhiều thông tin hơn một giá trị elongation đơn lẻ. Nghiên cứu về PP multifilament ghi nhận các vùng chảy và tái định hướng cấu trúc trước khi sợi đứt, cho thấy biến dạng của sợi liên quan trực tiếp đến sự dịch chuyển của chuỗi phân tử, crystallite và fibril.

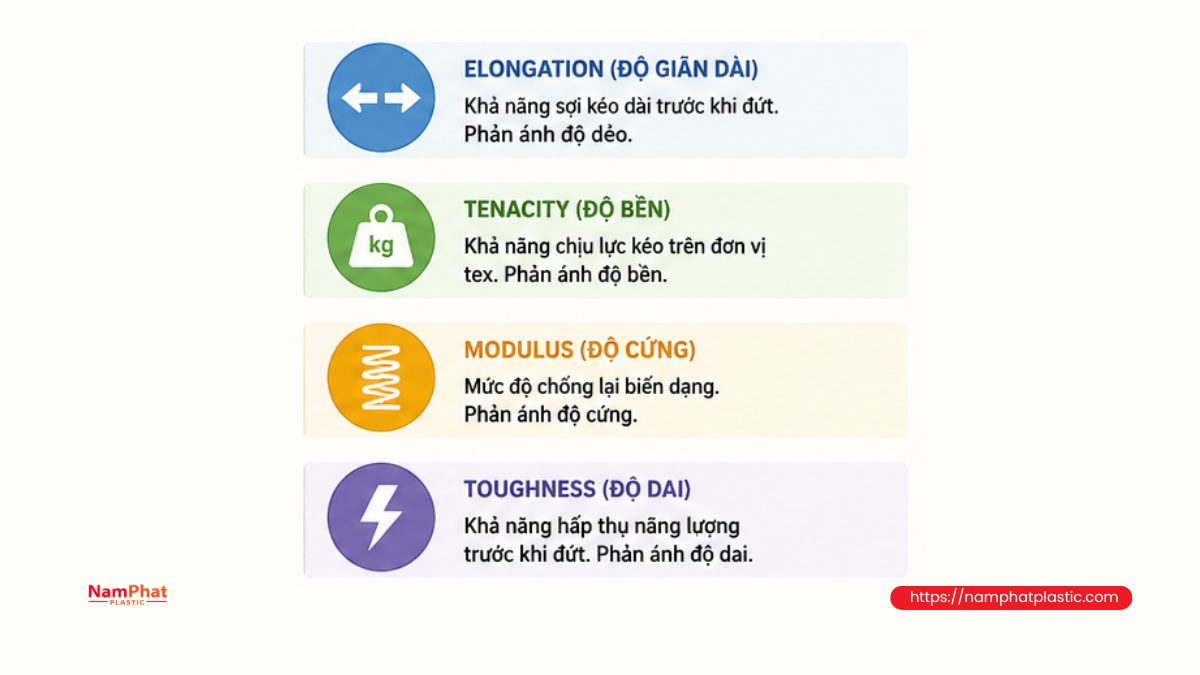

5. Mối quan hệ giữa elongation, tenacity và modulus

Để đánh giá đúng chất lượng sợi PP, cần đọc đồng thời ít nhất ba nhóm chỉ tiêu.

Tenacity – độ bền kéo riêng

Tenacity thể hiện lực kéo đứt trên một đơn vị khối lượng tuyến tính của sợi, thường được biểu thị bằng cN/tex hoặc g/denier.

Tenacity cao cho biết sợi có thể chịu lực lớn hơn so với độ mảnh của nó.

Modulus – khả năng chống biến dạng

Modulus thể hiện mức độ khó kéo giãn của sợi. Sợi có modulus cao thường cần lực lớn hơn để tạo ra cùng một mức elongation.

Đối với ứng dụng cần ổn định kích thước, modulus ở vùng tải làm việc có thể quan trọng không kém tenacity.

Toughness – khả năng hấp thụ năng lượng trước khi đứt

Toughness liên quan đến diện tích dưới đường cong lực – độ giãn. Chỉ tiêu này phụ thuộc cả lực chịu được và khoảng biến dạng của sợi.

Do đó:

• Sợi có elongation cao nhưng lực kéo thấp chưa chắc hấp thụ được nhiều năng lượng.
• Sợi có tenacity cao nhưng elongation quá thấp có thể có ít khoảng biến dạng trước khi đứt.
• Sợi có sự cân bằng giữa lực và độ giãn thường phù hợp hơn với tải va đập hoặc tải thay đổi.

ASTM D2256/D2256M sử dụng đường cong lực – độ giãn để xác định hoặc tính toán nhiều đặc tính như elongation at break, lực tại độ giãn xác định, modulus và toughness. Điều này cho thấy chỉ đọc một giá trị elongation là chưa đủ để mô tả đầy đủ hành vi kéo của sợi.

6. Draw ratio ảnh hưởng thế nào đến elongation của sợi PP?

Draw ratio – tỷ lệ kéo giãn là một trong những biến công nghệ có ảnh hưởng lớn nhất đến cơ tính sợi PP.

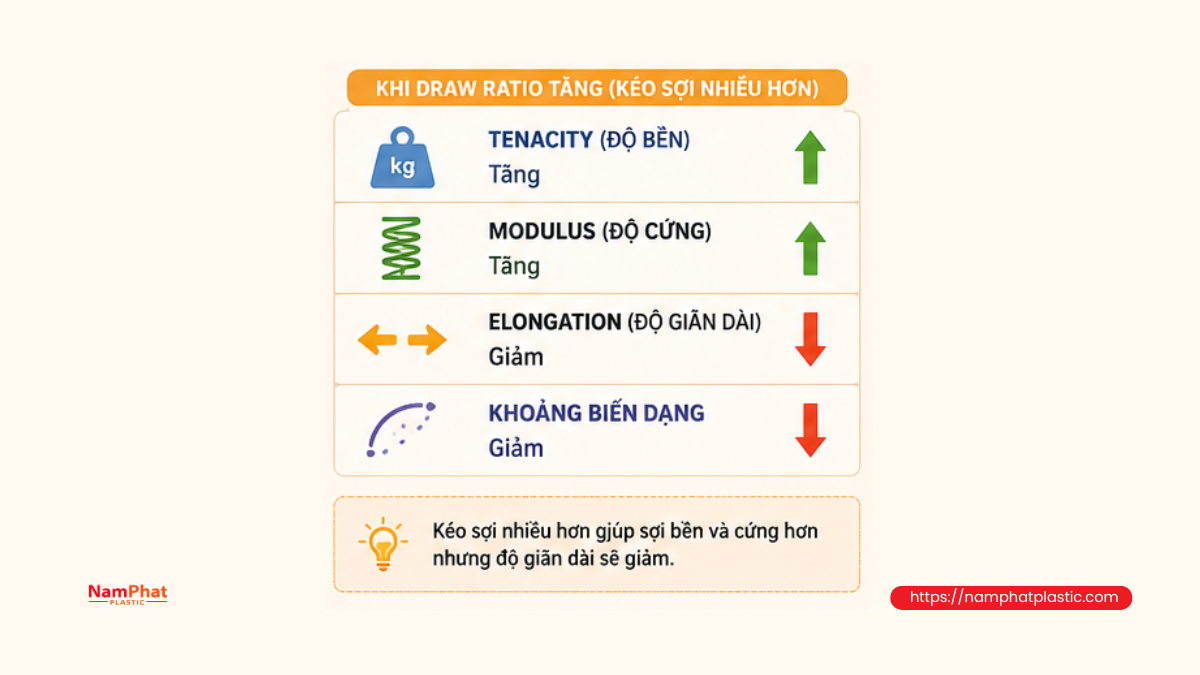

Khi draw ratio tăng, các chuỗi polymer thường được định hướng rõ hơn theo trục sợi. Trong cùng một hệ vật liệu và điều kiện sản xuất, xu hướng thường gặp là:

• Tenacity tăng;
• Modulus tăng;
• Độ giãn dài khi đứt giảm;
• Sợi ổn định hơn dưới tải thấp;
• Khoảng biến dạng trước khi phá hủy bị thu hẹp.

Một nghiên cứu trên PP multifilament được sản xuất với ba draw ratio khác nhau cho kết quả sau:Draw ratio

Draw ratio	Breaking tenacity	Elongation at break	Công phá hủy riêng
3,73	26,4 cN/tex	122,4%	248 J/g
5,53	44,3 cN/tex	61,1%	215 J/g
7,30	64,8 cN/tex	24,3%	99 J/g

Khi draw ratio tăng từ 3,73 lên 7,30, breaking tenacity tăng mạnh nhưng elongation at break giảm từ 122,4% xuống 24,3%. Đồng thời, công phá hủy riêng giảm, cho thấy sợi mạnh và cứng hơn nhưng khả năng biến dạng trước khi đứt cũng bị thu hẹp. Đây là dữ liệu của một nghiên cứu phòng thí nghiệm, không phải khoảng thông số áp dụng chung cho mọi loại sợi PP.

Kết quả trên minh họa một nguyên tắc quan trọng:

• Tối đa hóa tenacity không đồng nghĩa với tối ưu hóa khả năng sử dụng.

Nếu sợi cần dùng cho kết cấu hạn chế biến dạng, draw ratio cao có thể mang lại lợi thế. Ngược lại, với sản phẩm cần chịu tải đột ngột hoặc cần một khoảng giãn an toàn, việc giảm elongation quá mức có thể làm giảm độ phù hợp.

7. Elongation ảnh hưởng thế nào đến khả năng sử dụng sợi PP?

7.1. Ảnh hưởng đến khả năng hấp thụ tải đột ngột

Khi một sợi hoặc dây chịu tải đột ngột, một phần năng lượng có thể được phân tán thông qua biến dạng.

Sợi có một khoảng elongation phù hợp thường ít bị tăng lực tức thời hơn so với vật liệu gần như không biến dạng. Đặc điểm này có thể hữu ích đối với:

• Dây, lưới hoặc cord chịu rung động;
• Sản phẩm tiếp xúc với tải va đập;
• Dây buộc chịu lực thay đổi;
• Kết cấu phải chịu các đỉnh tải trong thời gian ngắn.

Tuy nhiên, elongation cao chỉ hỗ trợ hấp thụ năng lượng khi sợi vẫn duy trì được lực kéo đủ lớn trong quá trình giãn. Vì vậy, cần xem xét đường cong lực – độ giãn hoặc toughness, thay vì chỉ nhìn vào phần trăm elongation at break.

7.2. Ảnh hưởng đến độ ổn định kích thước

Sợi có elongation thấp và modulus phù hợp thường giúp thành phẩm ít biến dạng hơn khi chịu lực.

Đây là yếu tố đáng chú ý đối với:

• Vải kỹ thuật cần giữ kích thước;
• Vải lọc cần ổn định kích thước lỗ;
• Đai và webbing cần kiểm soát chiều dài;
• Lưới cần hạn chế võng;
• Kết cấu gia cường cần truyền tải nhanh.

Nếu elongation tại tải làm việc quá cao, thành phẩm có thể bị kéo dài, chùng hoặc thay đổi hình dạng dù sợi chưa tiến gần đến điểm đứt.

7.3. Ảnh hưởng đến tỷ lệ đứt sợi khi gia công

Trong dệt, bện, xoắn, cuốn hoặc may công nghiệp, sợi phải chịu các đỉnh lực ngắn do:

• Tăng tốc và giảm tốc;
• Ma sát tại mắt dẫn;
• Thay đổi lực căng trên đường chạy sợi;
• Dao động của thiết bị;
• Các điểm yếu cục bộ trên filament.

Elongation quá thấp có thể làm giảm khoảng biến dạng dự phòng và khiến sợi nhạy hơn với các đỉnh lực.

Ngược lại, elongation quá cao hoặc không đồng đều có thể gây:

• Khó kiểm soát lực căng;
• Cuộn sợi mềm hoặc không ổn định;
• Chênh lệch chiều dài giữa các đầu sợi;
• Biến động cấu trúc vải;
• Hiện tượng chùng sau khi gia công.

Do đó, đối với hiệu suất chạy máy, độ đồng đều elongation giữa các mẫu và giữa các filament thường quan trọng không kém giá trị trung bình.

7.4. Ảnh hưởng đến khả năng chia sẻ tải giữa các filament

Sợi PP multifilament gồm nhiều filament nhỏ cùng chịu tải. Nếu một số filament có elongation thấp hơn đáng kể, chúng có thể chịu lực sớm và đứt trước. Các filament còn lại sau đó phải nhận thêm tải, làm quá trình phá hủy diễn ra theo chuỗi.

Ngược lại, khi tính chất cơ học giữa các filament đồng đều, tải có khả năng được phân bố ổn định hơn trong bó sợi.

Vì vậy, một lô hàng có elongation trung bình 22% nhưng CV cao chưa chắc chạy máy tốt bằng lô hàng cũng có trung bình 22% nhưng độ phân tán nhỏ.

7.5. Ảnh hưởng đến hiện tượng chùng và biến dạng dài hạn

Elongation at break là kết quả của phép kéo trong thời gian tương đối ngắn. Chỉ số này không thay thế được phép thử creep.

Một sợi có elongation at break thấp vẫn có thể biến dạng dần khi chịu tải liên tục trong nhiều giờ, nhiều ngày hoặc nhiều tháng. Với các ứng dụng chịu tải lâu dài, cần quan tâm thêm:

• Creep ở nhiệt độ sử dụng;
• Stress relaxation;
• Độ giãn tại tải làm việc;
• Ảnh hưởng của chu kỳ nhiệt;
• Sự thay đổi sau lão hóa môi trường.

Đây là điểm đặc biệt quan trọng đối với lưới, dây, webbing, vật liệu gia cường và sản phẩm luôn được giữ dưới lực căng.

7.6. Ảnh hưởng đến kết cấu thành phẩm

Elongation của thành phẩm không nhất thiết bằng elongation của sợi nguyên liệu.

Trong dây bện, vải dệt hoặc sản phẩm xoắn, biến dạng ban đầu có thể đến từ:

• Sự duỗi thẳng của độ uốn sợi trong vải;
• Kết cấu bện tự siết;
• Góc xoắn của filament;
• Độ trượt giữa các đầu sợi;
• Độ lún và sắp xếp lại của cấu trúc.

Sau khi phần biến dạng kết cấu được sử dụng hết, filament mới bắt đầu chịu kéo trực tiếp hơn. Vì vậy, cần thử nghiệm trên thành phẩm thay vì suy ra hoàn toàn từ COA của sợi.

8. Elongation cao hay thấp phù hợp với ứng dụng nào?

Không có một mức elongation duy nhất phù hợp cho toàn bộ sợi PP. Bảng dưới đây thể hiện xu hướng lựa chọn theo yêu cầu sử dụng.

Ứng dụng	Xu hướng elongation cần ưu tiên	Chỉ tiêu cần kiểm tra cùng
Vải PP kỹ thuật	Thấp đến trung bình, độ phân tán nhỏ	Modulus, tenacity, co nhiệt, CV, khả năng chạy máy
Dây thừng, cord, dây bện	Có khoảng giãn để giảm tải đột ngột nhưng không gây chùng quá mức	Toughness, creep, lực tại độ giãn xác định, độ bền nút
Lưới nông nghiệp, lưới bảo vệ	Đủ giãn để chịu gió và va đập, đồng thời giữ được hình dạng	Creep, UV, độ giãn thành phẩm, độ bền mối nối
Chỉ may PP	Độ giãn ổn định để chịu quá trình hình thành mũi may	Loop strength, knot strength, ma sát, độ đồng đều
Webbing và dây đai	Thấp nếu cần định vị; trung bình nếu cần giảm xung lực	Modulus, độ giãn tại tải làm việc, tải chu kỳ
Vải lọc	Thấp đến trung bình để duy trì cấu trúc lỗ	Creep, hóa chất, nhiệt độ, độ ổn định kích thước
Vật liệu gia cường	Thấp, modulus cao để truyền lực sớm	Lực tại mức giãn nhỏ, creep, tenacity, độ bền dài hạn
Vải dệt kim, hàng mềm	Có thể chấp nhận elongation cao hơn	Elastic recovery, cảm giác bề mặt, co nhiệt
Sợi chèn cáp	Elongation thường không phải chỉ tiêu quyết định duy nhất	Khối lượng riêng, độ xốp, co nhiệt, tương thích quy trình

Bảng trên chỉ thể hiện hướng lựa chọn. Mức mục tiêu cuối cùng phải dựa trên kết cấu thành phẩm, denier, số filament, mức xoắn, tải làm việc và tiêu chuẩn của khách hàng.

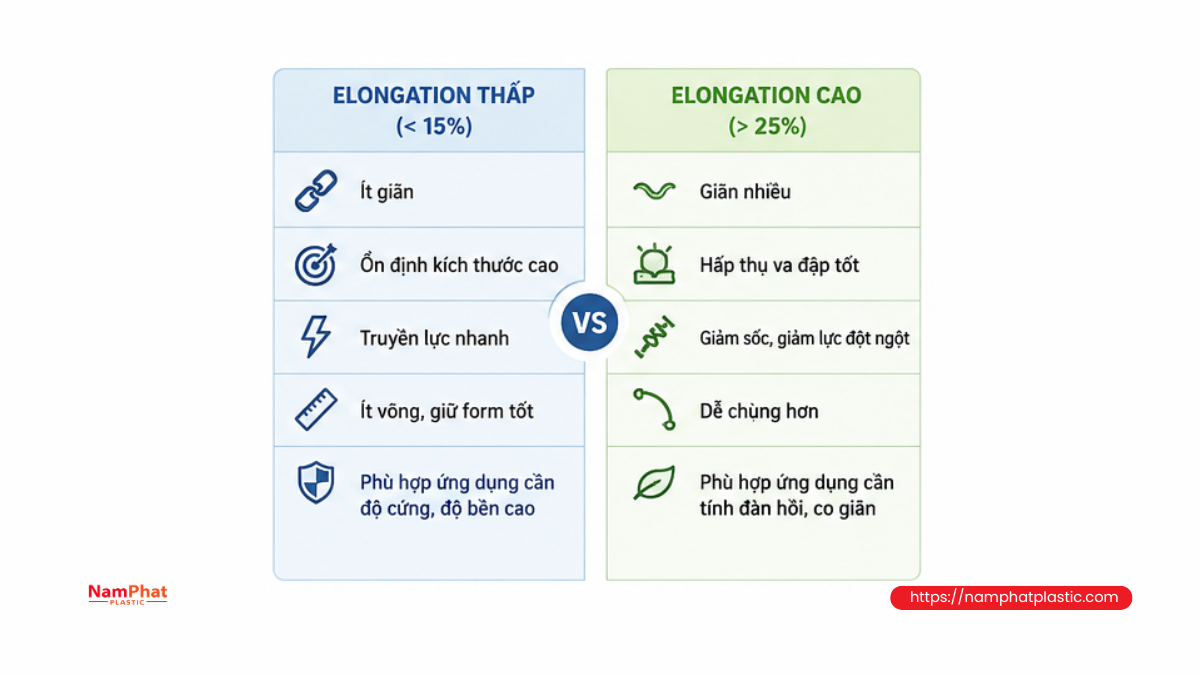

9. Khi nào elongation thấp mang lại lợi thế?

Elongation thấp thường có lợi khi sản phẩm cần:

• Truyền lực nhanh ngay từ mức biến dạng nhỏ;
• Giữ chiều dài hoặc hình dạng dưới tải;
• Hạn chế võng và chùng;
• Duy trì kích thước lỗ hoặc cấu trúc dệt;
• Tạo cảm giác chắc và ổn định;
• Giảm dịch chuyển của chi tiết được cố định.

Tuy nhiên, elongation thấp chỉ tạo lợi thế khi sợi vẫn có tenacity, toughness và độ đồng đều phù hợp. Nếu giảm elongation bằng cách kéo quá mức hoặc vận hành ngoài vùng công nghệ ổn định, nhà sản xuất có thể gặp:

• Tăng đứt filament;
• Tăng biến động giữa các bobbin;
• Giảm công phá hủy;
• Nhạy hơn với lỗi bề mặt;
• Khó chạy ở các công đoạn có tải xung.

Vì vậy, mục tiêu không phải là tạo ra elongation thấp nhất có thể, mà là tạo ra elongation thấp có kiểm soát.

10. Khi nào elongation cao mang lại lợi thế?

Elongation cao hơn có thể hữu ích khi sợi cần:

• Chịu dao động tải;
• Thích ứng với thay đổi hình dạng;
• Hấp thụ một phần năng lượng va đập;
• Giảm đỉnh lực trong thời gian ngắn;
• Có độ mềm và khả năng tạo hình tốt hơn;
• Chạy qua công đoạn có các biến động lực căng nhỏ.

Nhưng elongation quá cao có thể gây khó khăn nếu thành phẩm cần ổn định kích thước. Một số biểu hiện thường phải theo dõi gồm:

• Thành phẩm bị dài ra sau khi chịu tải;
• Lưới hoặc dây bị võng;
• Lực căng giữa các đầu sợi không đều;
• Cấu trúc vải thay đổi sau cuốn hoặc thư giãn;
• Khó duy trì chiều dài cuộn;
• Độ co hoặc biến dạng sau gia công lớn.

Điều quan trọng là phân biệt elongation hữu ích với biến dạng không kiểm soát. Elongation hữu ích đi kèm với đường cong lực hợp lý và khả năng phục hồi phù hợp; biến dạng không kiểm soát thường dẫn đến chùng hoặc mất kích thước.

11. Những yếu tố sản xuất làm thay đổi elongation của sợi PP

11.1. Loại hạt nhựa và phân bố khối lượng phân tử

MFR, khối lượng phân tử, độ rộng phân bố khối lượng phân tử và mức độ đồng đều của nguyên liệu đều có thể ảnh hưởng đến:

• Khả năng kéo sợi;
• Độ bền nóng chảy;
• Mức độ định hướng;
• Khả năng chịu draw ratio;
• Tenacity và elongation của filament.

Không nên đánh giá nguyên liệu chỉ bằng MFR. Hai loại hạt có MFR gần nhau vẫn có thể cho cửa sổ kéo sợi và cơ tính khác nhau.

11.2. Nhiệt độ đùn

Nhiệt độ quá thấp có thể làm dòng nóng chảy không ổn định hoặc phân tán phụ gia không đầy đủ. Nhiệt độ quá cao có thể làm tăng nguy cơ suy giảm polymer nếu thời gian lưu dài hoặc hệ thống không được kiểm soát tốt.

Nhiệt độ đùn ảnh hưởng đến độ nhớt nóng chảy, quá trình hình thành filament và cấu trúc cuối cùng của sợi.

11.3. Lưu lượng qua spinneret

Lưu lượng trên mỗi lỗ spinneret ảnh hưởng đến denier mỗi filament, tốc độ làm nguội và mức độ định hướng trên spin line.

Biến động lưu lượng giữa các lỗ có thể tạo ra filament có tính chất khác nhau trong cùng một bó, làm tăng CV của tenacity và elongation.

11.4. Điều kiện làm nguội

Tốc độ và độ đồng đều của luồng khí quench ảnh hưởng đến quá trình kết tinh và cấu trúc của filament.

Làm nguội không đồng đều có thể dẫn đến:

• Chênh lệch đường kính filament;
• Chênh lệch mức độ kết tinh;
• Độ kéo giãn không đều;
• Tăng nguy cơ đứt filament trong công đoạn draw.

11.5. Tốc độ take-up

Tốc độ take-up có thể tạo ra định hướng ban đầu ngay trên spin line. Khi tốc độ và lực căng thay đổi, cấu trúc của sợi as-spun cũng thay đổi, kéo theo sự thay đổi về khả năng draw và elongation cuối cùng.

11.6. Draw ratio

Đây thường là biến điều chỉnh trực tiếp nhất. Tăng draw ratio có xu hướng tăng mức định hướng, tenacity và modulus, đồng thời làm giảm elongation at break.

Tuy nhiên, draw ratio phải được đặt trong cửa sổ phù hợp với:

• Loại nhựa;
• Nhiệt độ godet;
• Tốc độ dây chuyền;
• Denier mỗi filament;
• Điều kiện làm nguội;
• Tình trạng spinneret;
• Hệ phụ gia và masterbatch.

11.7. Nhiệt độ kéo

Nhiệt độ quyết định mức độ linh động của chuỗi polymer trong quá trình draw. Nếu chuỗi không đủ linh động, filament có thể phát sinh ứng suất cục bộ hoặc đứt. Nếu nhiệt quá cao, cấu trúc được tạo thành có thể không đạt mức định hướng mong muốn hoặc xuất hiện biến động khác.

Do đó, draw ratio và draw temperature phải được tối ưu như một cặp thông số, không nên điều chỉnh độc lập.

11.8. Heat setting và relaxation

Heat setting có thể giúp ổn định cấu trúc sau draw, giảm ứng suất dư và điều chỉnh độ co nhiệt. Relaxation có kiểm soát cũng làm thay đổi elongation, modulus và độ ổn định kích thước.

Sợi có cùng tenacity nhưng lịch sử heat setting khác nhau có thể thể hiện khác nhau ở tải thấp và khi chịu nhiệt.

11.9. Twist – độ xoắn

Twist giúp gom các filament, tăng tính liên kết và cải thiện khả năng thao tác. Tuy nhiên, khi góc xoắn tăng, filament không còn nằm hoàn toàn song song với trục sợi.

Kết quả là twist có thể làm thay đổi:

• Lực kéo đứt biểu kiến;
• Elongation của cả bó sợi;
• Khả năng trượt giữa các filament;
• Độ bền vòng và độ bền nút;
• Mức độ chia sẻ tải.

Vì vậy, không nên so sánh trực tiếp elongation của sợi zero-twist với sợi đã xoắn mà không ghi rõ cấu trúc mẫu.

11.10. Masterbatch, phụ gia và nguyên liệu tái sinh

Masterbatch màu, phụ gia UV, chất chống tĩnh điện hoặc nguyên liệu tái sinh đều có thể làm thay đổi quá trình kết tinh và khả năng kéo sợi.

Ảnh hưởng thực tế phụ thuộc vào:

• Hàm lượng phối trộn;
• Độ tương thích với nhựa nền;
• Chất lượng phân tán;
• Kích thước và bản chất hạt phụ gia;
• Mức độ suy giảm polymer;
• Tạp chất hoặc gel.

Một công thức phụ gia tốt không chỉ cần đạt màu sắc hoặc độ bền UV mà còn phải duy trì cửa sổ draw ổn định.

Các nghiên cứu về PP multifilament cho thấy đặc tính kéo bị chi phối đáng kể bởi cấu trúc vật lý của filament, trong khi cấu trúc này lại phụ thuộc vào nguyên liệu đầu vào và điều kiện hình thành sợi. Nhiệt độ đùn, tốc độ bơm và các biến công nghệ có thể đồng thời làm thay đổi linear density, breaking force, modulus và elongation.

12. Cách đo elongation của sợi PP chính xác

Hai phương pháp thường được tham chiếu trong thử kéo sợi là ISO 2062 và ASTM D2256/D2256M.

• ISO 2062 quy định phép xác định lực đứt và elongation at break của sợi lấy từ ống bằng máy kéo kiểu CRE – constant rate of extension. Tiêu chuẩn mô tả các phương pháp thử trên mẫu đã điều hòa, mẫu skein được thư giãn và mẫu thử ướt. ISO cũng nêu rõ phạm vi áp dụng cho phép thử single-end yarn.
• ASTM D2256/D2256M bao quát nhiều loại monofilament, multifilament và spun yarn trong phạm vi của tiêu chuẩn; đồng thời cho phép xác định lực đứt, elongation, tenacity, modulus và toughness.

Các điều kiện cần được ghi rõ

Một báo cáo elongation đáng tin cậy nên bao gồm:

Nội dung	Vì sao cần ghi
Tiêu chuẩn thử	Giúp xác định quy trình được sử dụng
Chiều dài đo	Ảnh hưởng đến kết quả và khả năng xuất hiện điểm yếu
Lực căng ban đầu	Xác định trạng thái bắt đầu của mẫu
Tốc độ kéo hoặc thời gian đến đứt	PP có hành vi phụ thuộc tốc độ biến dạng
Loại ngàm kẹp	Ảnh hưởng đến trượt mẫu và đứt tại ngàm
Điều kiện điều hòa mẫu	Bảo đảm khả năng lặp lại
Số lượng mẫu	Cần thiết để đánh giá độ phân tán
Giá trị trung bình	Đại diện cho lô kiểm tra
Độ lệch chuẩn hoặc CV	Phản ánh mức độ đồng đều
Min – max	Giúp phát hiện mẫu bất thường
Vị trí đứt	Loại trừ mẫu trượt hoặc đứt không hợp lệ

Không so sánh kết quả từ hai điều kiện thử khác nhau

Cùng một loại sợi có thể cho kết quả elongation khác nhau khi thay đổi:

• Chiều dài đo;
• Lực căng ban đầu;
• Tốc độ kéo;
• Thời gian đến đứt;
• Số vòng quấn trên ngàm;
• Áp lực ngàm;
• Thời gian thư giãn mẫu;
• Tình trạng xoắn của sợi.

Vì thế, một thông số “elongation 20%” chưa đủ để so sánh hai nhà cung cấp nếu phương pháp thử không được công bố.

Lưu ý đặc biệt với PP tape yarn

ISO 2062 loại trừ polyolefin tape khỏi phạm vi áp dụng. Do đó, với PP tape yarn hoặc raffia dạng băng, nhà sản xuất và khách hàng cần thống nhất phương pháp thử phù hợp với tiêu chuẩn sản phẩm hoặc yêu cầu mua hàng, thay vì tự động ghi ISO 2062 trên COA.

13. Cách đọc chỉ số elongation trên COA sợi PP

Một COA tốt không nên chỉ thể hiện một giá trị trung bình. Doanh nghiệp mua sợi nên kiểm tra ít nhất bốn tầng thông tin.

Tầng 1: Elongation at break

Cho biết giới hạn biến dạng trước khi phá hủy. Chỉ tiêu này hữu ích để đánh giá khoảng biến dạng tổng thể nhưng chưa phản ánh đầy đủ điều kiện làm việc.

Tầng 2: Elongation tại tải xác định

Đây là chỉ tiêu quan trọng khi sản phẩm cần giữ kích thước. Tải xác định có thể được quy định bằng lực tuyệt đối hoặc cN/tex.

Ví dụ về cách ghi:

• Elongation at X cN/tex: không lớn hơn Y%
• X và Y phải được xác lập theo ứng dụng, không nên sử dụng một mức chung cho mọi loại sợi.

Tầng 3: Độ phục hồi sau khi bỏ tải

Chỉ tiêu này cho biết sợi có quay lại trạng thái ban đầu hay để lại biến dạng dư. Nó đặc biệt cần thiết đối với sản phẩm chịu tải lặp lại.

Tầng 4: Biến dạng theo thời gian

Creep và stress relaxation cho biết sợi có duy trì được kích thước hoặc lực căng trong thời gian dài hay không.

Đối với dây, lưới, đai hoặc vật liệu gia cường, tầng thứ tư thường quyết định chất lượng sử dụng dài hạn nhiều hơn elongation at break.

14. Vì sao CV của elongation quan trọng?

Giả sử hai lô sợi đều có elongation trung bình 22%:

• Lô A có phần lớn kết quả nằm trong khoảng 21–23%;
• Lô B có kết quả dao động từ 15–29%.

Hai lô có cùng giá trị trung bình nhưng khả năng sử dụng rất khác nhau.

Lô B có thể xuất hiện:

• Filament đứt sớm;
• Chênh lệch lực căng giữa các đầu sợi;
• Chất lượng cuộn không ổn định;
• Nhiều điểm dừng máy hơn;
• Biến động cấu trúc thành phẩm;
• Khiếu nại không xảy ra liên tục nhưng khó truy nguyên.

Do đó, nhà máy nên quản lý song song:

• Giá trị trung bình + CV + Min/Max + xu hướng theo thời gian

Dung sai giao hàng cho khách hàng cũng không nên được sử dụng làm giới hạn điều khiển nội bộ. Giới hạn kiểm soát trong nhà máy cần hẹp hơn để tạo khoảng an toàn cho biến động sản xuất và sai số thử nghiệm.

15. Làm thế nào xác định elongation phù hợp cho một ứng dụng?

Thay vì hỏi “elongation bao nhiêu là tốt?”, nên trả lời lần lượt năm câu hỏi sau.

1. Sản phẩm chịu tải tĩnh, tải động hay tải lặp lại?

Tải tĩnh dài hạn cần quan tâm đến creep. Tải động cần quan tâm đến toughness và khả năng hấp thụ tải. Tải lặp lại cần kiểm tra phục hồi và biến dạng dư.

2. Mức biến dạng tối đa được phép là bao nhiêu?

Một sản phẩm có thể chưa đứt nhưng đã không còn sử dụng được vì bị kéo dài quá mức. Do đó, giới hạn sử dụng thường phải được xác định trước điểm đứt.

3. Tải làm việc bằng bao nhiêu phần trăm tải đứt?

Nếu tải làm việc thấp nhưng yêu cầu kích thước nghiêm ngặt, modulus ban đầu và elongation tại tải thấp sẽ quan trọng.

4. Thành phẩm có cấu trúc dệt, xoắn hay bện không?

Độ uốn, góc xoắn và cấu trúc bện tạo ra phần elongation riêng. Cần tách biến dạng cấu trúc khỏi biến dạng của polymer.

5. Môi trường sử dụng có nhiệt, UV hoặc hóa chất không?

Cơ tính ban đầu không phải lúc nào cũng đại diện cho cơ tính sau lão hóa. Sợi dùng ngoài trời hoặc trong môi trường đặc biệt cần được kiểm tra sau điều kiện lão hóa tương ứng.

Sau khi trả lời năm câu hỏi trên, nhà sản xuất có thể xây dựng cửa sổ elongation mục tiêu rồi xác nhận bằng thử nghiệm thành phẩm.

16. Mẫu yêu cầu kỹ thuật về elongation cho sợi PP

Dưới đây là cấu trúc tham khảo. Các giá trị X, Y cần được xác lập bằng thử nghiệm thực tế.

Chỉ tiêu	Yêu cầu
Loại sợi	PP multifilament, cấu trúc và twist xác định
Linear density	X dtex hoặc denier, dung sai quy định
Breaking force	Không nhỏ hơn X N
Tenacity	Không nhỏ hơn X cN/tex hoặc g/den
Elongation at break	X% ± Y%
CV elongation	Không lớn hơn X%
Elongation tại tải quy định	Không lớn hơn X% tại Y cN/tex
Initial/chord modulus	Theo yêu cầu ứng dụng
Thermal shrinkage	Không lớn hơn X% tại điều kiện quy định
Điều kiện thử	Ghi tiêu chuẩn, gauge length, pretension và tốc độ
Số mẫu	Theo phương pháp thử hoặc thỏa thuận
Thử thành phẩm	Dệt, bện, may hoặc thử tải theo ứng dụng

Cách xây dựng spec này tốt hơn việc chỉ ghi “elongation khoảng 20%” vì nó gắn chỉ tiêu sợi với hành vi thực tế của sản phẩm.

17. Những sai lầm phổ biến khi đánh giá elongation của sợi PP

Cho rằng elongation càng thấp thì sợi càng tốt

Elongation thấp có thể đi kèm với modulus và tenacity cao, nhưng cũng có thể làm giảm khoảng biến dạng trước khi phá hủy. Cần đánh giá theo ứng dụng.

Cho rằng elongation cao đồng nghĩa với đàn hồi cao

Elongation at break không cho biết toàn bộ phần biến dạng có phục hồi hay không. Muốn đánh giá đàn hồi phải thực hiện phép tải – dỡ tải hoặc thử chu kỳ.

Chỉ kiểm tra giá trị trung bình

Giá trị trung bình có thể che giấu các mẫu rất thấp hoặc rất cao. CV, min – max và phân bố kết quả phải được theo dõi.

So sánh kết quả từ các phương pháp thử khác nhau

Khác biệt về chiều dài đo, pretension và tốc độ kéo có thể tạo ra kết quả khác nhau. Chỉ so sánh khi điều kiện thử tương đương.

Dùng elongation của sợi để dự đoán trực tiếp elongation thành phẩm

Vải, dây và lưới còn có biến dạng do cấu trúc. Thành phẩm phải được thử ở cấp độ sản phẩm.

Bỏ qua độ giãn tại tải làm việc

Đối với ứng dụng cần ổn định kích thước, hành vi tại mức tải thấp hoặc trung bình thường quan trọng hơn điểm đứt.

18. Kết luận: Elongation quyết định mức độ phù hợp của sợi PP

Elongation là độ giãn dài tương đối của sợi khi chịu lực kéo. Trong đó, elongation at break cho biết sợi có thể kéo dài bao nhiêu trước khi đứt.

Đối với sợi PP, độ giãn dài ảnh hưởng đến bốn nhóm đặc tính chính:

• Khả năng biến dạng và hấp thụ tải đột ngột;
• Độ ổn định kích thước của thành phẩm;
• Khả năng chạy máy trong quá trình dệt, bện, xoắn hoặc may;
• Hiện tượng chùng, creep và duy trì lực căng trong sử dụng dài hạn.

Elongation thấp không mặc nhiên tốt hơn elongation cao. Mức phù hợp phải được xác định theo tải làm việc, kết cấu thành phẩm và điều kiện sử dụng.

Một đánh giá đầy đủ cần kết hợp:

• Elongation at break + độ giãn tại tải làm việc + tenacity + modulus + toughness + creep + thermal shrinkage + CV.

Đối với nhà sản xuất sợi PP multifilament, kiểm soát ổn định elongation giữa các lot và giữa các bobbin thường mang lại giá trị thực tế lớn hơn việc chỉ theo đuổi một con số thật cao hoặc thật thấp.

Câu hỏi thường gặp về elongation của sợi PP

1. Elongation và tensile strength có giống nhau không?

Không. Elongation thể hiện mức độ sợi có thể kéo dài, còn tensile strength hoặc breaking force thể hiện lực mà sợi chịu được trước khi đứt. Một sợi có thể chịu lực cao nhưng giãn ít, hoặc giãn nhiều nhưng lực kéo không cao.

2. Elongation càng cao có phải sợi càng dẻo không?

Elongation cao cho biết sợi có khoảng biến dạng lớn trước khi đứt, nhưng chưa đủ để kết luận sợi có khả năng đàn hồi hoặc phục hồi tốt. Cần kiểm tra thêm elastic recovery và permanent set.

3. Elongation bao nhiêu là tốt đối với sợi PP multifilament?

Không có một con số áp dụng cho mọi sản phẩm. Vải kỹ thuật, dây thừng, lưới, chỉ may, webbing và hàng dệt kim có yêu cầu khác nhau. Giá trị mục tiêu cần được xác lập cùng tenacity, modulus, độ co nhiệt và tải làm việc.

4. Tại sao tăng draw ratio thường làm giảm elongation?

Draw ratio cao làm các chuỗi polymer được định hướng nhiều hơn theo trục sợi. Sợi có xu hướng mạnh và cứng hơn nhưng phần cấu trúc còn có thể tiếp tục duỗi hoặc tái định hướng khi kéo bị giảm đi, dẫn đến elongation at break thấp hơn.

5. Có thể dùng ISO 2062 để thử mọi loại sợi PP không?

Không. ISO 2062 phù hợp với nhiều loại yarn từ ống và phép thử single-end, nhưng tiêu chuẩn loại trừ polyolefin tape. Với PP tape hoặc raffia dạng băng, các bên cần thống nhất phương pháp thử phù hợp.

6. Tại sao hai nhà cung cấp cùng công bố elongation 20% nhưng sợi chạy máy khác nhau?

Nguyên nhân có thể nằm ở CV, đường cong lực – độ giãn, tenacity, modulus, twist, ma sát, filament variation, độ co nhiệt hoặc phương pháp thử. Giá trị elongation trung bình không mô tả đầy đủ khả năng chạy máy.

>>> Xem thêm:

• Denier, Tex và Dtex là gì? Bảng quy đổi sợi công nghiệp
• Sợi PP multifilament và monofilament khác nhau thế nào? So sánh chi tiết từ cấu tạo đến ứng dụng
• Phụ gia chống UV: khi nào thực sự cần sử dụng?
