Kích thước lõi và góc côn ảnh hưởng thế nào đến việc lắp cuộn chỉ?
Khi một cuộn chỉ không lắp được vào giá đỡ, nguyên nhân thường được nhận ra khá nhanh: lỗ lõi quá nhỏ, lõi bị méo hoặc chiều dài cuộn vượt quá không gian cho phép. Tuy nhiên, trường hợp khó phát hiện hơn là cuộn vẫn lắp được nhưng không được định vị đúng.

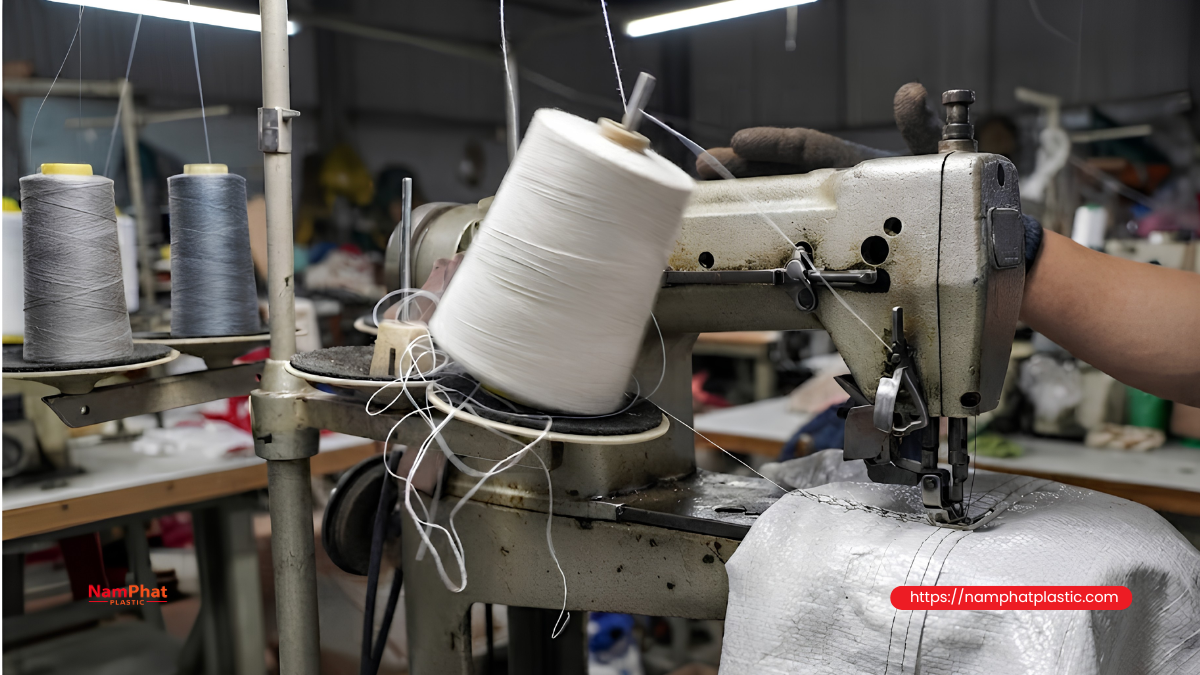

Cuộn chỉ có thể nằm nghiêng, chỉ tiếp xúc với cọc đỡ tại một điểm, không xuống hết đáy hoặc rung nhẹ khi máy tăng tốc. Những sai lệch này đôi khi không làm máy dừng ngay nhưng lại gây dao động lực căng, cạ chỉ, rối vòng tháo chỉ, đứt chỉ ngẫu nhiên hoặc chất lượng đường may thiếu ổn định.
Vì vậy, khi đánh giá một cuộn chỉ may bao, không nên chỉ kiểm tra trọng lượng, độ mảnh, độ bền và độ xoắn. Kích thước lõi, độ tròn, độ đồng tâm và góc côn cũng là những thông số kỹ thuật ảnh hưởng trực tiếp đến khả năng lắp cuộn và cấp chỉ cho máy.
Table of Contents [Hide]
1. Không phải cuộn chỉ nào “lắp lọt” cũng được xem là lắp đúng
Trong thực tế sản xuất, người vận hành thường thử cuộn chỉ theo cách đơn giản: đặt cuộn lên cọc, thấy cuộn xuống được thì kết luận lõi phù hợp. Cách kiểm tra này chưa đủ.

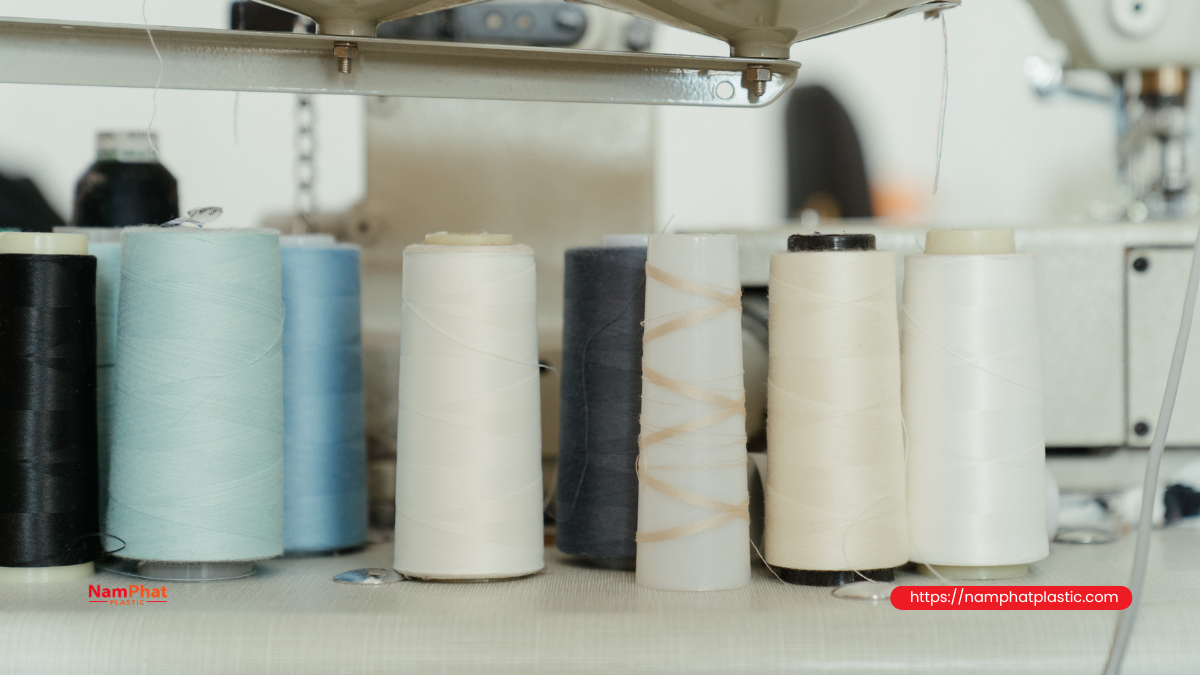

Một cuộn chỉ được xem là lắp đúng khi đáp ứng đồng thời các điều kiện:
- Lõi đi vào giá đỡ bằng lực tay bình thường, không phải đóng hoặc ép mạnh.
- Cuộn xuống đúng vị trí làm việc, không bị treo ở miệng lõi.
- Trục cuộn gần trùng với trục của cọc đỡ.
- Cuộn không lắc ngang hoặc nghiêng rõ rệt.
- Mép lõi không cọ vào cọc, đĩa đỡ hoặc bộ phận dẫn chỉ.
- Chỉ được kéo ra theo đúng hướng mà không phát sinh lực cản bất thường.
- Cuộn vẫn ổn định khi chạy ở tốc độ sản xuất thực tế.
Như vậy, “lắp được” chỉ mô tả khả năng đưa lõi vào cọc. “Lắp đúng” còn bao gồm khả năng định tâm, tựa ổn định và duy trì đường tháo chỉ phù hợp trong suốt quá trình sử dụng.
2. Những kích thước nào của lõi cuộn chỉ cần được quan tâm?

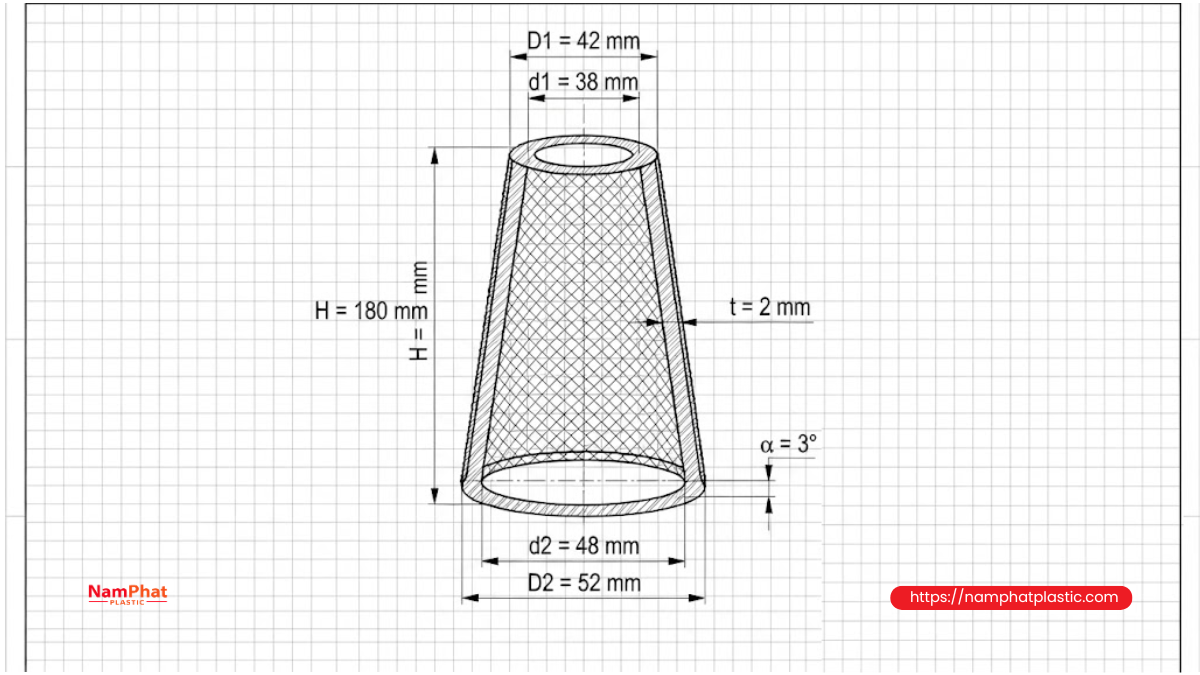

Đối với một lõi côn, các thông số cần kiểm soát không chỉ có một đường kính lỗ. Một bản vẽ lõi đầy đủ nên thể hiện ít nhất các kích thước sau:
| Ký hiệu tham khảo | Thông số | Ý nghĩa |
| H | Chiều dài hoặc chiều cao lõi | Quyết định độ sâu lắp và vị trí cuộn trên giá |
| d1 | Đường kính trong đầu nhỏ | Ảnh hưởng đến khả năng đưa lõi vào cọc |
| d2 | Đường kính trong đầu lớn | Ảnh hưởng đến độ sâu lắp và độ ổn định |
| D1 | Đường kính ngoài đầu nhỏ | Ảnh hưởng đến hình dạng đầu cuộn và đường tháo chỉ |
| D2 | Đường kính ngoài đầu lớn | Ảnh hưởng đến sức chứa và khả năng tựa trên đĩa |
| t | Chiều dày thành lõi | Quyết định độ cứng và khả năng chống biến dạng |
| α | Nửa góc côn | Quyết định mức độ tương thích giữa lõi và cọc côn |
| — | Độ tròn, độ thẳng và độ đồng tâm |
Quyết định cuộn có bị nghiêng hoặc đảo hay không |
Ngoài kích thước danh nghĩa, nhà sản xuất còn phải quan tâm đến dung sai. Hai lõi cùng được gọi là “lõi ống 170 mm” vẫn có thể lắp khác nhau nếu đường kính trong, góc côn hoặc độ méo của chúng khác nhau.
3. Góc côn của lõi chỉ là gì?
Góc côn biểu thị mức thay đổi đường kính của lõi theo chiều dài. Trong kỹ thuật, cần phân biệt:
- Nửa góc côn: góc giữa bề mặt côn và đường tâm của lõi.
- Góc côn toàn phần: góc tạo bởi hai bề mặt đối diện, thường bằng hai lần nửa góc côn.
Đây là điểm dễ gây nhầm khi đặt lõi. Một đơn vị báo góc côn theo nửa góc, trong khi đơn vị khác lại báo góc toàn phần. Nếu hai bên không thống nhất cách ghi, sản phẩm có thể được làm sai dù cùng sử dụng một con số.

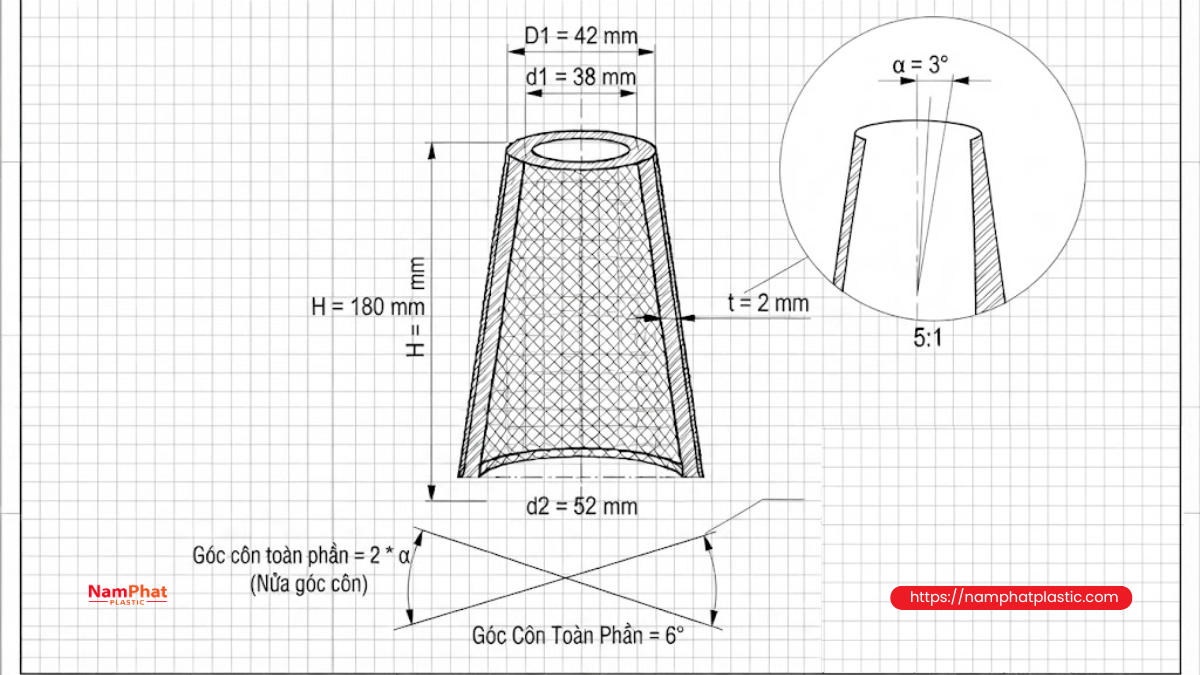

Với chiều dài côn H, đường kính đầu lớn D2 và đường kính đầu nhỏ D1, nửa góc côn có thể xác định về mặt hình học như sau:
- α = arctan[(D2 – D1)/(2L)]
Công thức này có thể áp dụng cho bề mặt ngoài hoặc bề mặt trong, tùy nhóm đường kính được sử dụng.
Các tài liệu tiêu chuẩn về côn quấn chéo từng quy định nhiều cấu hình nửa góc khác nhau, chẳng hạn 3°30′, 4°20′ và 5°57′. Điều đó cho thấy góc côn là một thông số thiết kế cần được xác định rõ, không phải hình dạng ước lượng bằng mắt. Một số tiêu chuẩn này hiện đã được ISO rút lại, vì vậy chúng nên được dùng làm tài liệu tham khảo kỹ thuật chứ không mặc nhiên xem là yêu cầu hiện hành cho mọi loại cuộn chỉ.
4. Cần phân biệt góc côn bên trong và góc côn bên ngoài
Khi nói “góc côn của lõi”, cần xác định đang đề cập đến bề mặt nào.
Góc côn bên trong
Đây là bề mặt tiếp xúc với cọc, trục gá hoặc đầu giữ cuộn. Nó ảnh hưởng trực tiếp đến:
- Khả năng đưa cuộn vào cọc.
- Độ sâu mà cuộn có thể đi xuống.
- Diện tích tiếp xúc giữa lõi và đầu đỡ.
- Khả năng tự định tâm.
- Mức độ lắc hoặc nghiêng của cuộn.
Đối với việc lắp cuộn, góc côn trong thường là thông số quan trọng nhất.
Góc côn bên ngoài
Đây là hình dạng bề mặt dùng để quấn chỉ. Góc côn ngoài ảnh hưởng đến:
- Hình dạng cuối cùng của cuộn chỉ.
- Khả năng giữ lớp chỉ ở hai đầu.
- Dung lượng chỉ có thể quấn.
- Hình dạng vòng chỉ khi tháo theo phương dọc trục.
- Khoảng cách giữa mép chỉ và bộ phận dẫn hướng.
Góc côn ngoài không nhất thiết phải giống hoàn toàn góc côn trong, vì chiều dày thành lõi có thể thay đổi theo chiều dài. Do đó, chỉ đo đường kính ngoài rồi suy ra khả năng lắp là chưa đủ.
5. Ảnh hưởng của từng kích thước lõi đến việc lắp cuộn chỉ
5.1. Đường kính trong đầu nhỏ
Đầu nhỏ thường là vị trí đầu tiên đi qua cọc đỡ. Nếu đường kính này quá nhỏ, cuộn có thể:
- Không lắp vào được.
- Chỉ vào được một đoạn ngắn rồi mắc lại.
- Phải xoay, ép hoặc đóng xuống.
- Bị nứt mép lõi.
- Nằm cao hơn vị trí thiết kế.
Khi cuộn nằm quá cao, khoảng cách từ đỉnh cuộn đến mắt dẫn chỉ thay đổi. Vòng tháo chỉ có thể mở rộng hoặc va vào giá đỡ, làm lực căng tăng không đều.
Ngược lại, nếu đường kính đầu nhỏ quá lớn, lõi mất khả năng định tâm ở phần trên. Cuộn có thể nghiêng dù phần đáy vẫn đặt trên đĩa đỡ.
5.2. Đường kính trong đầu lớn
Đường kính đầu lớn quyết định lõi có xuống hết độ sâu hay không và phần dưới có được giữ ổn định không.
Nếu quá nhỏ, cuộn có thể bị kẹt trước khi chạm đáy. Nếu quá lớn, phần chân cuộn có khoảng hở lớn với cọc, làm cuộn lắc ngang.
Sai lệch tại đầu lớn thường thể hiện rõ hơn khi cuộn có trọng lượng lớn. Một khe hở nhỏ trên cuộn nhẹ có thể chưa gây vấn đề, nhưng với cuộn 1–3 kg, mômen do trọng lượng và rung động sẽ làm hiện tượng nghiêng trở nên rõ rệt hơn.
5.3. Chiều dài lõi
Chiều dài lõi ảnh hưởng đến cả độ ổn định cơ học và đường cấp chỉ.
Lõi quá ngắn có thể:
- Có chiều dài tiếp xúc với cọc không đủ.
- Dễ lắc hoặc nghiêng.
- Không tận dụng hết chiều cao của giá đỡ.
- Làm cuộn nằm thấp hơn vị trí dự kiến.
Lõi quá dài có thể:
- Chạm mắt dẫn chỉ hoặc thanh ngang của giá.
- Không đủ khoảng trống để tháo chỉ theo phương trên đỉnh.
- Làm đầu cuộn nằm quá gần bộ dẫn.
- Không phù hợp với tủ máy, vỏ bảo vệ hoặc cụm cấp chỉ tự động.
Chiều dài lõi vì vậy không nên được chọn chỉ dựa trên lượng chỉ muốn quấn. Nó còn phải phù hợp với chiều dài cọc và khoảng không gian làm việc của máy.
5.4. Đường kính ngoài đầu nhỏ
Đường kính ngoài đầu nhỏ ảnh hưởng đến kích thước đỉnh cuộn. Với phương pháp tháo chỉ qua đầu cuộn, chỉ phải đi qua khu vực này trước khi tạo vòng chuyển động hướng đến mắt dẫn.
Nếu đầu lõi quá lớn hoặc mép quá dày, đường chỉ có thể:
- Cọ vào mép lõi.
- Bị móc vào ba via hoặc lớp giấy bong.
- Tạo lực giật khi từng vòng chỉ vượt qua mép.
- Phát sinh xù lông đối với chỉ PE hoặc chỉ xơ.
Nếu đầu lõi quá nhỏ hoặc kết cấu quá yếu, phần đầu có thể biến dạng dưới áp lực quấn, làm bề mặt cuộn mất ổn định.
5.5. Đường kính ngoài đầu lớn
Đường kính đầu lớn ảnh hưởng đến dung lượng chỉ, kích thước chân cuộn và khả năng tựa trên đĩa đỡ.
Nếu đường kính quá lớn, cuộn có thể:
- Chạm cuộn bên cạnh trên giá nhiều vị trí.
- Cạ vào thanh đứng hoặc thân máy.
- Vượt khỏi đường kính đĩa đỡ.
- Làm chỉ ở lớp ngoài bị va chạm khi tháo.
Nếu chân lõi nhỏ hơn nhiều so với đĩa đỡ, cuộn vẫn có thể sử dụng nhưng cần bảo đảm lõi được định tâm bằng cọc, không chỉ dựa vào mặt đáy.
5.6. Chiều dày thành lõi
Lõi quá mỏng có nguy cơ bị:
- Méo thành hình ôvan.
- Bóp lại trong quá trình quấn.
- Nứt khi lắp vào cọc côn.
- Biến dạng do xếp chồng, độ ẩm hoặc vận chuyển.
- Thay đổi đường kính trong sau khi đã quấn đầy chỉ.
Lõi quá dày lại làm tăng khối lượng bao bì, giảm không gian chứa chỉ và có thể không phù hợp với đầu gá của máy quấn.
Điều quan trọng không phải là chọn thành lõi dày nhất mà là chọn độ dày đủ để lõi giữ được hình học trong suốt quá trình quấn, vận chuyển, lưu kho và sử dụng.
5.7. Độ tròn và độ đồng tâm
Một lõi có đường kính trung bình đúng nhưng bị ôvan vẫn có thể gây khó lắp. Ở một hướng, lõi quá chặt; khi xoay 90 độ, lõi lại quá lỏng.
Nếu lỗ trong và bề mặt ngoài không đồng tâm, cuộn chỉ có thể bị lệch tâm so với cọc đỡ. Khi đó, lớp chỉ bên ngoài nhìn có vẻ quấn đều nhưng toàn bộ cuộn lại nghiêng so với đường cấp chỉ.
Độ đồng tâm đặc biệt quan trọng đối với:
- Cuộn chỉ có khối lượng lớn.
- Máy chạy tốc độ cao.
- Giá cấp chỉ có khoảng cách dẫn hướng ngắn.
- Cụm quấn sử dụng trục quay hoặc đầu gá chính xác.
- Hệ thống cấp chỉ tự động có cảm biến hoặc bộ đo chiều dài.
6. Góc côn không phù hợp gây ra vấn đề gì?
Khi góc côn trong của lõi phù hợp với bề mặt côn của đầu đỡ, lõi có xu hướng tự định tâm và phân bố lực tiếp xúc trên một vùng tương đối rộng.
Nếu hai góc không phù hợp, tiếp xúc có thể chỉ tập trung gần một đầu. Hậu quả thường gặp gồm:
Cuộn không xuống hết vị trí
Lõi bị giữ lại tại một vùng tiếp xúc hẹp, dù đường kính miệng lõi có vẻ đủ lớn. Người vận hành có thể hiểu nhầm rằng cọc bị bẩn hoặc lõi chỉ hơi chật.
Cuộn lắc dù đã xuống đáy
Phần đáy cuộn chạm đĩa nhưng bề mặt côn bên trong không được đỡ đúng. Cuộn có thể lắc quanh điểm tiếp xúc, đặc biệt khi kéo chỉ lệch hướng.
Áp lực tập trung làm nứt lõi
Khi lực lắp đặt tập trung trên một vòng hẹp, ứng suất cục bộ tăng lên. Lõi giấy có thể tách lớp, trong khi lõi nhựa có thể xuất hiện vết trắng, nứt hoặc biến dạng.
Khó tháo cuộn sau khi sử dụng
Một lõi được ép xuống đầu côn không phù hợp có thể bị khóa chặt. Sau thời gian chạy, rung động và nhiệt độ môi trường có thể làm tình trạng kẹt rõ hơn.
Chiều cao lắp không đồng nhất giữa các cuộn
Các cuộn trong cùng một lô có thể dừng ở độ sâu khác nhau nếu góc côn, độ tròn hoặc đường kính trong không ổn định. Điều này làm vị trí đỉnh cuộn thay đổi, kéo theo sự thay đổi của đường tháo chỉ.
7. Kiểu cấp chỉ quyết định mức độ quan trọng của kích thước lõi
Không phải máy nào cũng sử dụng lõi theo cùng một cách. Trước khi thiết kế hoặc đặt mua lõi, cần xác định chính xác kiểu lắp cuộn.
7.1. Cuộn đứng yên, chỉ tháo qua đầu cuộn
Đây là kiểu phổ biến trên nhiều máy may công nghiệp và máy may miệng bao. Cuộn chỉ đặt trên giá, bản thân cuộn gần như không quay; chỉ được kéo qua đỉnh cuộn rồi đi vào mắt dẫn.
Trong cấu hình này:
- Độ định tâm giúp đường tháo chỉ cân đối.
- Chiều cao lắp ảnh hưởng đến khoảng cách từ cuộn đến mắt dẫn.
- Đường kính đầu cuộn ảnh hưởng đến vòng chỉ.
- Độ nhẵn của mép lõi ảnh hưởng đến nguy cơ cạ chỉ.
- Độ ổn định của đế ngăn cuộn nghiêng hoặc dịch chuyển.
Tài liệu kỹ thuật của JUKI có lưu ý rằng vị trí đĩa giữ cuộn quá cao có thể tạo lực căng quá mức cho chỉ lấy ra từ cuộn côn. Điều này cho thấy vị trí lắp cuộn và hình học của cụm giá đỡ có thể tác động đến lực căng cấp chỉ, chứ không chỉ riêng bộ căng chỉ trên đầu máy.
7.2. Cuộn quay quanh cọc đỡ
Ở một số hệ thống, chỉ được kéo theo phương tiếp tuyến làm cuộn quay. Khi đó, khe hở giữa lỗ lõi và cọc có ảnh hưởng lớn hơn.
Nếu lắp quá chặt:
- Cuộn quay nặng.
- Ma sát tăng.
- Lực kéo chỉ tăng theo tải trọng cuộn.
- Có thể xảy ra hiện tượng giật–dừng.
Nếu lắp quá lỏng:
- Cuộn đảo.
- Lõi va vào cọc.
- Tốc độ quay thiếu ổn định.
- Chỉ có thể trượt khỏi vị trí dẫn hướng.
Kiểu lắp này thường cần ống lót, vòng chặn hoặc cơ cấu hãm được thiết kế phù hợp, thay vì chỉ đặt cuộn tự do trên một cọc nhỏ.
7.3. Lắp trên trục gá hoặc đầu kẹp của máy quấn
Đối với máy chập, máy se hoặc máy quấn, lõi có thể được giữ bằng trục côn, đầu nong hoặc chấu kẹp. Khi đó, kích thước trong và góc côn phải được kiểm soát chặt hơn vì chúng ảnh hưởng đến:
- Khả năng truyền mômen.
- Độ đảo khi quay.
- Chất lượng xếp lớp chỉ.
- Khả năng tháo lõi sau khi quấn.
- Nguy cơ trượt lõi trên trục.
- Độ chính xác của hình dạng cuộn.
Một lõi phù hợp với giá cấp chỉ tĩnh chưa chắc đã phù hợp với trục gá của máy quấn. Do đó, không nên dùng chung một bản vẽ lõi cho mọi công đoạn nếu chưa kiểm tra thực tế.
8. Vì sao lõi lắp lệch có thể làm lực căng chỉ dao động?
Khi chỉ được tháo qua đầu cuộn ở tốc độ cao, đoạn chỉ tự do giữa bề mặt cuộn và mắt dẫn hình thành một vòng chuyển động thường được gọi là “balloon”.
Hình dạng và độ ổn định của vòng này phụ thuộc vào nhiều yếu tố:
- Tốc độ lấy chỉ.
- Khối lượng và độ cứng của chỉ.
- Đường kính hiện tại của cuộn.
- Chiều cao và vị trí mắt dẫn.
- Hình dạng bề mặt cuộn.
- Ma sát tại các điểm tiếp xúc.
- Độ thẳng của trục cuộn.
Các nghiên cứu về quá trình tháo sợi cho thấy lực căng không chỉ hình thành tại bề mặt cuộn mà còn có thể tăng thêm do ma sát ở bộ dẫn hướng. Vì vậy, khi lõi làm cuộn nằm sai vị trí, đường đi và góc tiếp xúc của chỉ thay đổi, lực căng thực tế cũng có thể thay đổi theo.
Nếu cuộn bị nghiêng, vòng chỉ không phát triển cân đối quanh trục. Chỉ có thể tiến gần một bên mép lõi hoặc va vào thanh giá. Mỗi lần xảy ra tiếp xúc, lực căng xuất hiện một đỉnh ngắn. Các đỉnh lực này có thể dẫn đến:
- Đứt chỉ không theo quy luật.
- Bỏ mũi.
- Mũi may lúc chặt, lúc lỏng.
- Chỉ xù lông gần kim.
- Cuộn bị rút sập tại một khu vực.
- Chỉ quấn quanh cọc hoặc giá đỡ.
Vì hiện tượng chỉ xuất hiện từng lúc, người vận hành dễ điều chỉnh bộ căng chỉ để xử lý. Tuy nhiên, nếu nguyên nhân nằm ở lõi hoặc vị trí lắp, việc giảm lực căng trên máy chỉ che bớt triệu chứng và có thể làm đường may trở nên lỏng.
9. Bảng nhận biết lỗi liên quan đến kích thước lõi và góc côn
| Hiện tượng | Nguyên nhân có thể liên quan đến lõi | Cách kiểm tra |
| Cuộn không vào được cọc | Đường kính đầu nhỏ quá bé, lõi méo | Đo đường kính trong theo nhiều hướng |
| Cuộn vào một đoạn rồi mắc | Góc côn không phù hợp, đầu lớn quá nhỏ | Đánh dấu vùng tiếp xúc trên cọc |
| Cuộn không chạm đĩa đáy | Lỗ trong quá chặt hoặc chiều dài cọc không phù hợp | Thử bằng lõi rỗng chưa quấn |
| Cuộn lắc ngang | Lỗ trong quá lớn, độ côn sai hoặc lõi ôvan | Lắc nhẹ tại đỉnh cuộn và đo khe hở |
| Cuộn nằm nghiêng | Lõi không đồng tâm, đáy cắt lệch hoặc đĩa đỡ không phẳng | Kiểm tra bằng ê-ke hoặc quay quan sát |
| Lõi bị nứt khi lắp | Độ dôi lớn, thành lõi yếu, góc tiếp xúc tập trung | Kiểm tra vết nứt và vị trí ép |
| Chỉ cạ ở miệng lõi | Mép lõi thô, đầu cuộn quá gần mắt dẫn | Quan sát đường chỉ ở tốc độ thấp |
| Chỉ rối quanh giá | Cuộn lệch, khoảng dẫn không phù hợp, vòng tháo chỉ quá lớn | Quay video chậm đường tháo chỉ |
| Lực căng thay đổi giữa các cuộn | Kích thước hoặc chiều cao lắp không đồng nhất | So sánh độ sâu lắp của nhiều mẫu |
| Khó tháo lõi khỏi trục quấn | Góc côn sai, lõi biến dạng hoặc bị ép quá chặt | Kiểm tra bề mặt tiếp xúc và độ ôvan |
10. Cách đo kích thước lõi cuộn chỉ chính xác
Bước 1: Xác định đúng kiểu gá cuộn
Trước tiên cần biết cuộn được:
- Đặt đứng yên trên giá.
- Cho quay tự do quanh cọc.
- Kẹp trên trục quay.
- Giữ bằng đầu nong.
- Tựa trên đĩa và chỉ dùng cọc để chống nghiêng.
Kiểu gá quyết định kích thước nào cần dung sai chặt nhất.
Bước 2: Đo chiều dài lõi
Đo theo trục lõi tại nhiều vị trí. Nếu hai mép lõi không song song, chỉ đo một điểm có thể bỏ qua lỗi cắt nghiêng.

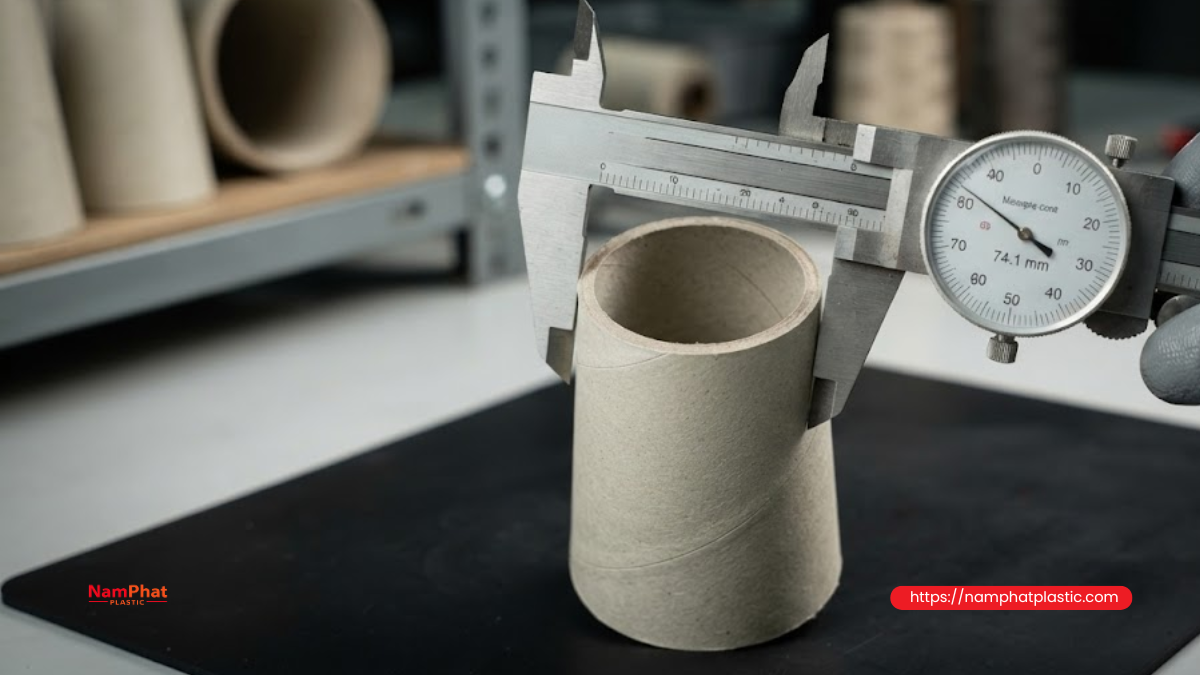

Bước 3: Đo đường kính trong ở hai đầu
Không nên chỉ đo ngay mép vì mép lõi có thể bị loe, bóp hoặc ba via. Nên đo:
- Tại đầu nhỏ.
- Tại đầu lớn.
- Ở một khoảng lùi nhất định từ mép.
- Theo ít nhất hai phương vuông góc.
Chênh lệch giữa hai phương giúp phát hiện lõi ôvan.
Bước 4: Đo đường kính ngoài
Đường kính ngoài cần được đo tại cùng các mặt phẳng tham chiếu với đường kính trong. Điều này giúp xác định chiều dày thành và tính góc côn chính xác hơn.
Bước 5: Tính hoặc kiểm tra góc côn
Sử dụng chiều dài đo thực tế và chênh lệch đường kính. Trong bản vẽ cần ghi rõ:
- Góc đo là nửa góc hay góc toàn phần.
- Góc áp dụng cho mặt trong hay mặt ngoài.
- Vị trí lấy đường kính.
- Đơn vị đo theo độ thập phân hay độ–phút.
Bước 6: Kiểm tra độ thẳng và đồng tâm
Có thể đặt lõi trên một trục chuẩn rồi quay chậm. Nếu đầu lõi dao động rõ, lõi có thể bị cong hoặc lỗ trong không đồng tâm với bề mặt ngoài.
Đối với kiểm tra sản xuất thường xuyên, doanh nghiệp có thể chế tạo một dưỡng trục chuẩn theo đúng kích thước giá máy. Lõi đạt phải đi vào bằng tay, xuống đúng vạch chuẩn và không lắc vượt mức cho phép đã xác nhận qua chạy thử.
11. Không nên quy định dung sai theo một con số chung cho mọi máy
Nhiều đơn vị muốn sử dụng một mức dung sai duy nhất, chẳng hạn ±0,5 mm, cho tất cả kích thước lõi. Cách làm này có thể không phù hợp.
Mức dung sai cần dựa trên:
- Đường kính và chiều dài cọc thực tế.
- Cọc hình trụ hay côn.
- Cuộn đứng yên hay quay.
- Khối lượng cuộn.
- Vật liệu lõi giấy hay nhựa.
- Điều kiện độ ẩm.
- Tốc độ máy.
- Mức độ biến dạng sau khi quấn.
- Khả năng tháo lắp của người vận hành.
Một sai lệch 0,5 mm trên lõi lớn có thể không đáng kể, nhưng trên đoạn lắp ngắn hoặc cọc nhỏ, nó có thể tạo khe hở tương đối lớn. Ngược lại, dung sai quá chặt với lõi giấy có thể làm tỷ lệ loại tăng cao mà chưa chắc cải thiện vận hành.
Phương pháp phù hợp hơn là:
- Đo kích thước cọc của các máy đang sử dụng.
- Chọn khoảng hở ban đầu.
- Làm mẫu lõi.
- Quấn thử cuộn đầy.
- Chạy thử ở các mức tốc độ.
- Điều chỉnh kích thước.
- Chốt dung sai từ kết quả thực nghiệm.
12. Quy trình thử khả năng lắp cuộn chỉ trước khi sản xuất hàng loạt
Kiểm tra bằng lõi rỗng
Lõi rỗng giúp tách ảnh hưởng của kích thước lõi khỏi trọng lượng và hình dạng cuộn chỉ. Lõi đạt yêu cầu nên:
- Lắp được bằng tay.
- Không cần gõ bằng dụng cụ.
- Xuống được vị trí quy định.
- Không bị khóa chặt.
- Không lắc bất thường.
- Tháo ra được sau khi lắp thử.
Kiểm tra cuộn đầy
Sau khi quấn đủ trọng lượng, cần kiểm tra lại vì áp lực quấn có thể làm lõi thay đổi kích thước.
Quan sát:
- Cuộn có còn xuống đúng độ sâu không.
- Lõi có bị bóp méo không.
- Cuộn có đứng thẳng không.
- Đế cuộn có tựa đều không.
- Có va chạm với giá hoặc cuộn bên cạnh không.
Chạy máy theo từng cấp tốc độ
Nên kiểm tra ở tốc độ thấp, trung bình và tốc độ sản xuất. Không nên chỉ chạy vài mũi ở tốc độ thấp rồi kết luận.
Trong quá trình thử, cần quan sát:
- Độ rung của cuộn.
- Hình dạng vòng tháo chỉ.
- Điểm chỉ cọ vào lõi hoặc giá.
- Âm thanh bất thường.
- Lực căng đầu vào.
- Tần suất đứt chỉ hoặc bỏ mũi.
- Khả năng chạy khi cuộn đã giảm đường kính.
Thử ở nhiều trạng thái cuộn
Một cuộn có thể chạy tốt khi đầy nhưng phát sinh lỗi khi gần hết. Khi đường kính lớp chỉ giảm, khoảng cách từ bề mặt tháo chỉ đến mắt dẫn thay đổi và phần lõi lộ ra nhiều hơn.
Vì vậy, nên đánh giá ít nhất ba trạng thái:
- Cuộn đầy.
- Cuộn còn khoảng một nửa.
- Cuộn gần hết.
13. Lõi giấy và lõi nhựa có khác nhau về khả năng lắp không?
Lõi giấy
Ưu điểm của lõi giấy là giá thành hợp lý, bám chỉ tốt và dễ xử lý sau sử dụng. Tuy nhiên, lõi giấy nhạy với:
- Độ ẩm.
- Lực ép khi quấn.
- Va đập trong vận chuyển.
- Xếp chồng không đúng cách.
- Biến dạng mép.
Một lõi giấy đo đạt trước khi quấn chưa chắc giữ nguyên kích thước sau khi quấn và lưu kho. Do đó, nên kiểm tra kích thước ở trạng thái thành phẩm.
Lõi nhựa
Lõi nhựa thường ổn định kích thước và chống ẩm tốt hơn. Tuy nhiên, nó vẫn có thể:
- Co ngót sau ép.
- Cong vênh do làm nguội không đều.
- Có ba via tại đường phân khuôn.
- Trượt trên đầu gá nếu bề mặt quá nhẵn.
- Nứt khi dùng loại nhựa giòn hoặc ép quá chặt.
Việc chọn lõi giấy hay lõi nhựa không tự động giải quyết vấn đề lắp cuộn. Cả hai loại vẫn cần bản vẽ, dung sai và quy trình kiểm tra phù hợp.
14. Lưu ý riêng đối với cuộn chỉ may bao PE và PP
Chỉ may bao PE 20/6, 20/8, 20/9 hoặc chỉ PP multifilament thường được sử dụng trong môi trường sản xuất liên tục, nơi cuộn chỉ có trọng lượng tương đối lớn và tốc độ lấy chỉ cao.
Trong điều kiện này, một sai lệch nhỏ của lõi có thể bị khuếch đại bởi:
- Khối lượng cuộn.
- Lực kéo chỉ liên tục.
- Rung động của máy và bàn máy.
- Tốc độ đóng bao.
- Việc thay cuộn giữa nhiều máy khác nhau.
- Giá đỡ được tự chế hoặc đã mòn.
Đặc biệt, cùng một loại chỉ nhưng thay đổi trọng lượng cuộn có thể làm yêu cầu đối với lõi khác đi. Cuộn nặng hơn cần đế và cọc đủ ổn định; cuộn có đường kính ngoài lớn hơn cần khoảng trống tháo chỉ rộng hơn.
Khi cung cấp chỉ may bao cho nhiều khách hàng, nhà sản xuất nên thu thập tối thiểu:
- Hình ảnh giá lắp cuộn.
- Đường kính cọc.
- Chiều dài cọc.
- Cọc hình trụ hay côn.
- Khoảng cách đến mắt dẫn đầu tiên.
- Khối lượng cuộn khách đang sử dụng.
- Hướng tháo chỉ.
- Tốc độ máy.
- Mẫu lõi hiện tại nếu có.
Không nên kết luận lõi “dùng cho mọi máy may bao” chỉ dựa trên việc nó phù hợp với một máy thử tại nhà máy sản xuất chỉ.
15. Các thông số nên ghi trong bảng tiêu chuẩn lõi cuộn chỉ
Một bảng tiêu chuẩn lõi hoàn chỉnh có thể gồm:
| Nhóm thông số | Nội dung cần ghi |
| Vật liệu | Giấy, nhựa PP, nhựa khác |
| Chiều dài lõi | Kích thước danh nghĩa và dung sai |
| Đường kính trong đầu nhỏ | Vị trí đo và dung sai |
| Đường kính trong đầu lớn | Vị trí đo và dung sai |
| Đường kính ngoài đầu nhỏ | Kích thước và dung sai |
| Đường kính ngoài đầu lớn | Kích thước và dung sai |
| Góc côn trong | Ghi rõ nửa góc hay toàn phần |
| Góc côn ngoài | Ghi rõ nửa góc hay toàn phần |
| Chiều dày thành | Giá trị tối thiểu hoặc phạm vi |
| Độ ôvan | Chênh lệch đường kính lớn nhất–nhỏ nhất |
| Độ đồng tâm | Yêu cầu kiểm tra hoặc dưỡng chuẩn |
| Tình trạng mép | Không nứt, không ba via, không bong lớp |
| Màu sắc hoặc ký hiệu | Phân biệt từng loại lõi |
| Khối lượng cuộn áp dụng | Phạm vi đã thử nghiệm |
| Kiểu máy áp dụng | Giá tĩnh, trục quay hoặc đầu nong |
| Phương pháp kiểm tra | Thước cặp, dưỡng gá hoặc chạy thử |
Việc chỉ ghi “lõi giấy côn” hoặc “lõi nhựa tiêu chuẩn” không đủ để kiểm soát sự tương thích.
16. Cách xử lý khi khách hàng phản ánh cuộn chỉ không vừa máy
Khi nhận phản hồi, không nên ngay lập tức đổi toàn bộ lõi sang kích thước lớn hơn. Cần xác định chính xác dạng lỗi.
Trường hợp cuộn không đưa vào được
Yêu cầu khách đo hoặc gửi:
- Đường kính cọc.
- Đường kính miệng lõi.
- Hình ảnh vị trí bị mắc.
- Mẫu lõi cũ đang chạy được.
Trường hợp cuộn vào được nhưng không xuống hết
Kiểm tra góc côn, đường kính đầu lớn, biến dạng bên trong và chiều dài cọc.
Trường hợp cuộn bị lắc
Không nên chỉ giảm đường kính lỗ. Cần xác định cọc có dùng để định tâm hay cuộn được định vị bằng đĩa, vòng chặn hoặc ống lót.
Trường hợp máy đứt chỉ sau khi đổi lõi
So sánh:
- Chiều cao đỉnh cuộn.
- Khoảng cách đến mắt dẫn.
- Đường kính ngoài cuộn.
- Độ nhẵn mép lõi.
- Mức độ nghiêng.
- Hướng tháo chỉ.
- Hình dạng lớp quấn.
Thay đổi lõi có thể làm thay đổi đường cấp chỉ dù bản thân chỉ vẫn giữ nguyên độ bền và độ xoắn.
Câu hỏi thường gặp về kích thước lõi và góc côn
1. Lõi càng rộng có phải càng dễ lắp không?
Không. Lõi quá rộng dễ lắp nhưng có thể làm cuộn lắc, nghiêng hoặc mất đồng tâm. Mục tiêu là tạo độ hở phù hợp, không phải làm lỗ lớn nhất có thể.
2. Có thể dùng vòng chêm để khắc phục lõi quá rộng không?
Có thể dùng adapter hoặc ống lót nếu được thiết kế đồng tâm và cố định chắc chắn. Không nên chèn giấy, vải hoặc vật liệu mềm tùy ý vì chúng dễ lệch trong quá trình chạy.
3. Cuộn đứng yên thì độ đồng tâm có còn quan trọng không?
Có. Dù cuộn không quay, chỉ vẫn chuyển động quanh bề mặt cuộn khi tháo qua đầu. Cuộn nghiêng làm thay đổi đường đi và khoảng cách đến mắt dẫn.
4. Góc côn ngoài có quyết định cuộn lắp vừa cọc không?
Không hoàn toàn. Khả năng lắp chủ yếu phụ thuộc vào đường kính và góc côn bên trong. Góc côn ngoài ảnh hưởng nhiều hơn đến hình dạng cuộn và quá trình tháo chỉ.
5. Tại sao lõi rỗng lắp vừa nhưng cuộn thành phẩm lại bị chật?
Áp lực quấn, độ ẩm, nhiệt độ và điều kiện lưu kho có thể làm lõi biến dạng. Vì vậy cần kiểm tra cả lõi rỗng lẫn cuộn đã quấn đầy.
6. Có một kích thước lõi tiêu chuẩn dùng được cho tất cả máy may bao không?
Không có một cấu hình duy nhất phù hợp tuyệt đối với mọi giá đỡ và mọi máy. Có thể xây dựng một kích thước phổ dụng cho nhóm máy mục tiêu, nhưng vẫn cần thử trên thiết bị thực tế hoặc cung cấp adapter phù hợp.
Kết luận
Kích thước lõi và góc côn không chỉ quyết định cuộn chỉ có đưa vào cọc được hay không. Chúng còn ảnh hưởng đến độ sâu lắp, độ thẳng của cuộn, khả năng tự định tâm, khoảng cách đến mắt dẫn và sự ổn định của quá trình tháo chỉ.
Một lõi phù hợp cần được kiểm soát đồng thời về:
- Đường kính trong ở cả hai đầu.
- Chiều dài.
- Góc côn trong và ngoài.
- Độ tròn.
- Độ đồng tâm.
- Chiều dày thành.
- Độ bền sau khi quấn.
- Khả năng tương thích với giá đỡ thực tế.
Đối với chỉ may bao công nghiệp, đặc biệt là các cuộn chạy liên tục trên dây chuyền đóng gói, kiểm soát lõi tốt giúp giảm một nhóm lỗi thường bị nhầm với lỗi chất lượng chỉ. Thay vì chỉ thử xem cuộn có “lắp lọt” hay không, doanh nghiệp nên đánh giá toàn bộ quá trình từ lắp cuộn, định tâm, tháo chỉ đến khi cuộn gần hết.
Nam Phát Plastic sản xuất và cung cấp các dòng chỉ may bao PE, PP theo yêu cầu về quy cách, trọng lượng cuộn và loại lõi. Việc xác nhận mẫu lõi, kích thước giá đỡ và điều kiện chạy máy trước khi sản xuất số lượng lớn giúp cuộn chỉ tương thích tốt hơn với hệ thống của từng khách hàng.
>>> Xem thêm:
- 0 Bình luận
